MADIの概要
MADIはMultichannel Audio Digital Interfaceの略で、AMS/Neve、SSL、ソニー、三菱とAES(Audio Engineering Society)によってStandard AES 10-1991として定義されました。AES/EBU は1系統でバイ・フェーズのバランスで2チャンネルを扱いますがMADIは、このAES/EBU信号をシリアルに28個並列させ、最大56チャンネル、+ /-12.5 % のバリピッチをサポートしました。
2001 年、64チャンネルモードMADI-X（MADI-Extended）が、正式に導入されました。これにより最大サンプルレートは48kHz + /- 1%のバリピッチ、そして、96 kHzで32チャンネルの伝送に対応しました。有効なデータレートは追加のコーディングにより125Mbit/sにアップされています。
最大64チャンネルのMADIデータ伝送は75 Ωの同軸（標準のBNC）、またはオプティカル（デュプレックスSC）ファイバー・ケーブル一本だけで行われます。従来のアナログ・マルチケーブルによる伝送を、低コスト、容易なメンテナンス、より高い柔軟性で効率的に行います。
MADIの現状
MADIは、デジタル・オーディオ機器の増加、マルチチャンネル化など、従来のアナログシステムにおける様々な問題点を解決するために規格化されました。 近年のサラウンド・プロダクションをはじめとするオーディオチャンネル数の増加がMADIが生まれた背景にあります。 MADIはサンプル単位の精度でマルチチャンネルの長距離オーディオ伝送を最もシンプルな手段で提供する便利なインターフェイス・テクノロジーです。 典型的な導入メリットとしては長距離伝送、設置コストの削減、全体的なメンテナンスの軽減があげられます。
すべてのチャンネルを1本のケーブルで

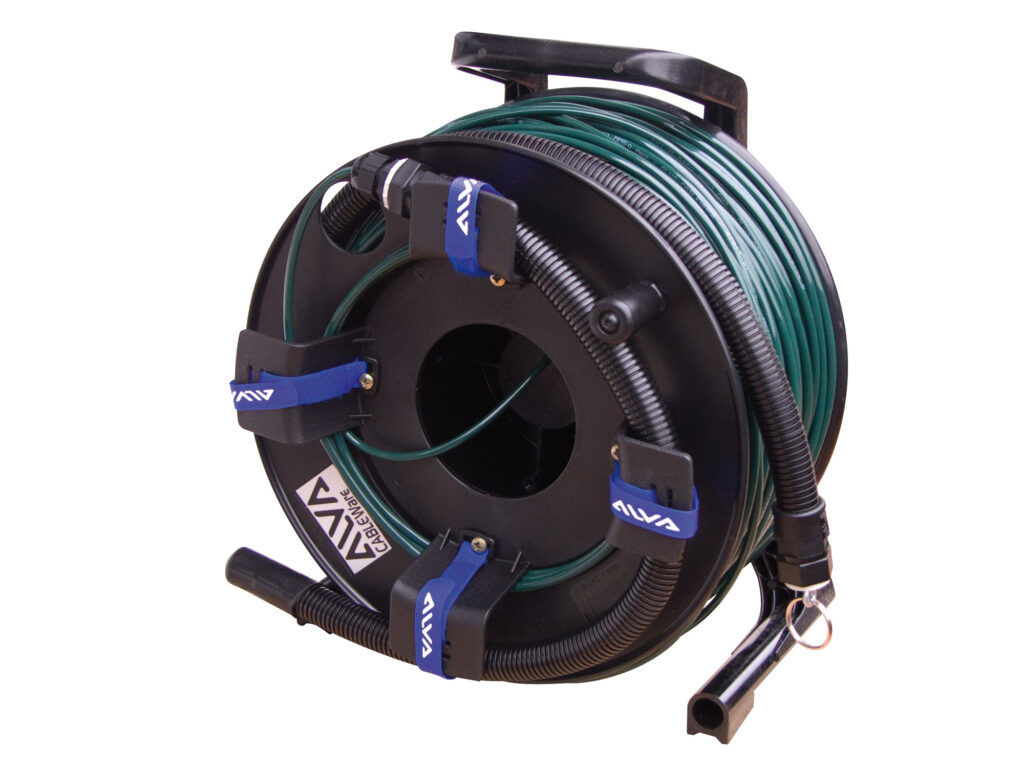

MADIは、マルチチャンネルのオーディオを効率的に伝送する便利な手段です。 信号の伝送には2種類のケーブルがご利用頂けます：
- コアキシャル：最大100 m (75Ω、BNC)
- オプティカル（光）ファイバー：最大2000 m（62.5/125 μ、マルチモード）
ライブ、スタジオ、設備などにおいては、従来のアナログマルチケーブルが標準として導入されています。 しかし、チャンネル数が増えるに従ってアナログマルチケーブルの価格対効果は下がってしまいます。特に中継環境では、ケーブルはつり上げられたり、巻かれたり、また大勢に踏まれたりすることによってその劣化が進んでしまします。 多忙の中でケーブルを解析して修理する時間がないこともよくある事です。 よってほとんどの場合、ケーブルに問題が確認されると、新しいマルチケーブルに入れ替えなければなりません。
理論
MADIは、最大64チャンネル分の連続した24ビットのAES/EBU信号を「Time Division Multiplexing (時分割多重化)」によって1本のケーブルで伝送します。 MADIは元になる地点から目的の地点へ一方向に信号を伝送します。 44.1kHz/48kHzの場合64チャンネル、96kHzの場合32チャンネル、192kHzの場合16チャンネルのオーディオ伝送に対応します。
現場

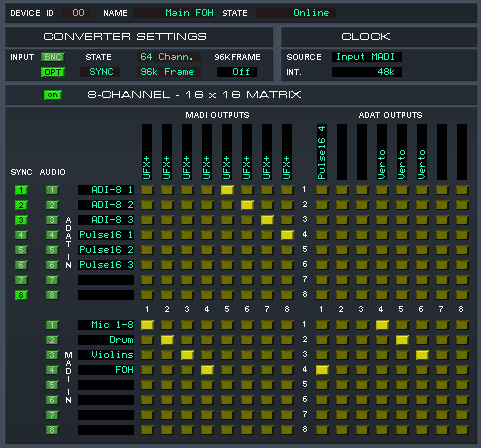

MADIの導入によってシステムの信頼性が向上し、同時に設置やケーブルの引き回しを簡素化することができます。 ルーティングにおいては物理的な作業は必要なくリモートコントロール制御できますので、パッチベイはもはや必要がなくなります。 特に複数のパフォーマンスやショーが行われる場合に、設定を瞬時に切り替える事ができますので、時間とコストの節約に繋がります。
現代のプロダクションシステムにおいて、MADIはシンプルなホームスタジオから複雑なコンサートホールの設備まで、ミキシングコンソール、DAW、マルチトラックレコーダー、その他デジタルの外部機器間をリンクする、マルチチャンネルのデジタルオーディオルーティングシステムとして使用されています。ステージからのデジタル化されたマイク信号やライン信号を、遠隔にある会場やスタジオのミキシングコンソールまでシンプルに伝送します。
MADI採用メーカー
MADIは、Euphonix、Merging、Lawo、YAMAHA、Stagetec、Studer、DiGiCo/ Soundtracs、Fairlight、GENEX、Innovason、Otari、Publison、Soundscape、Jünger、Sony、Cadac、Axon、AMS/Neve、Solid State Logicをはじめとするプロオーディオの様々なメーカーが導入しています。
