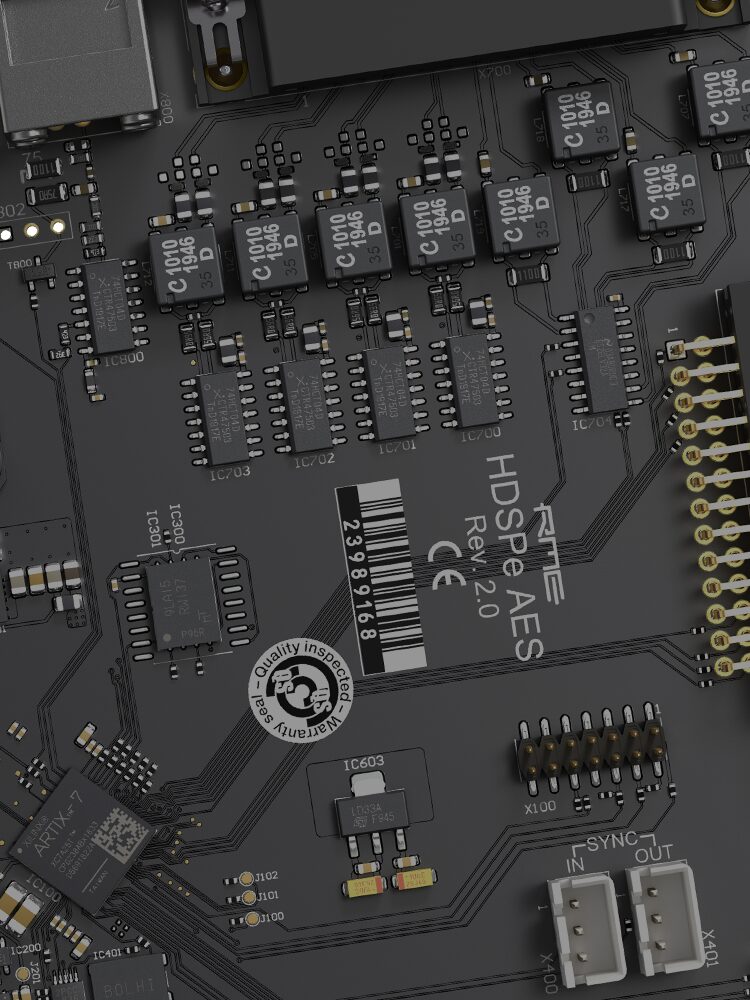

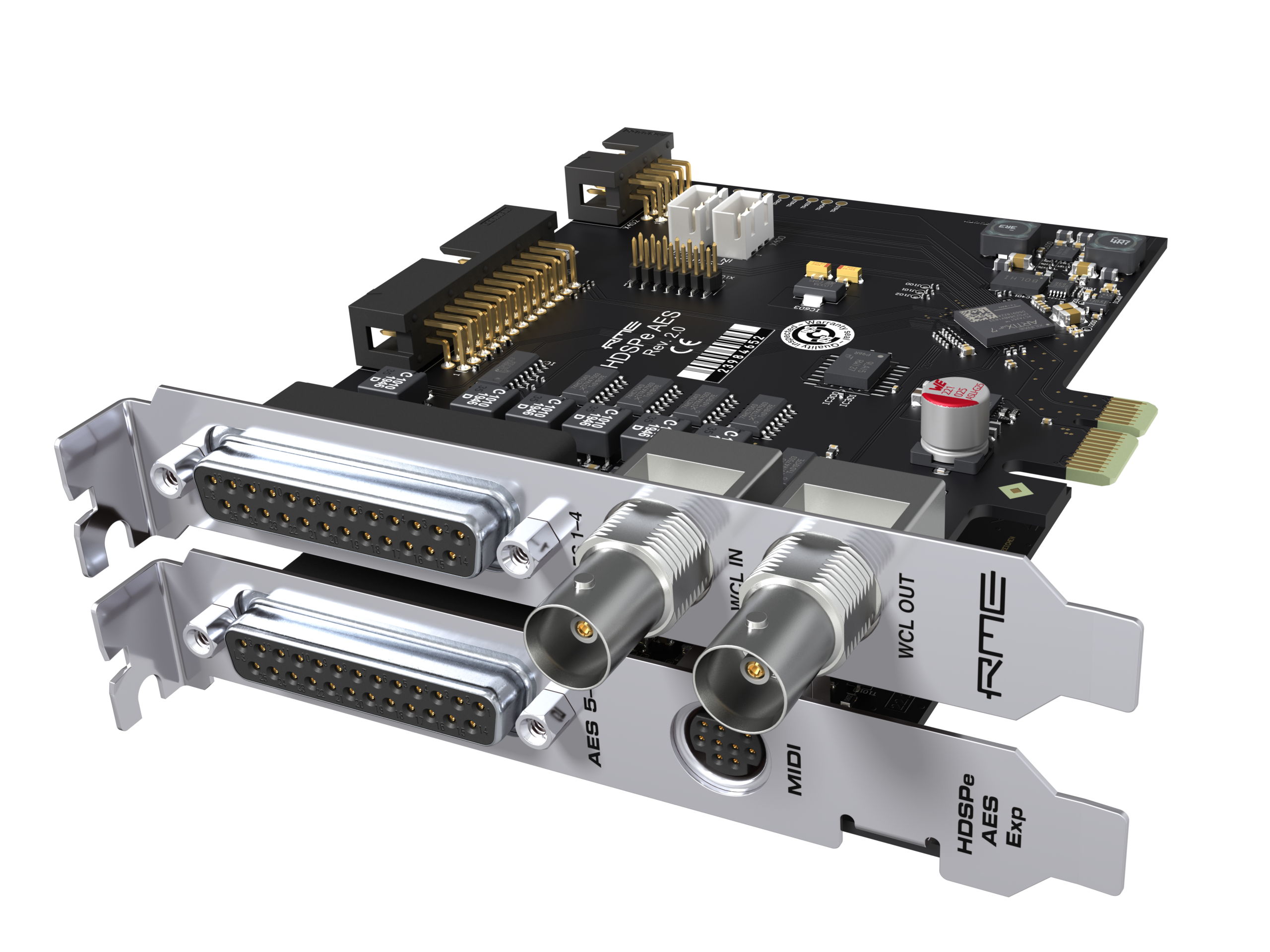

HDSPe AES

製品概要

HDSPe AESは、ショートサイズのPCI Expressオーディオインターフェイス。192kHzのサンプルレートでAES/EBU入力を8系統（16チャンネル）、出力を8系統（16チャンネル）をご利用いただけます。また、MIDI入出力を2系統ずつ、およびワードクロック入出力を標準装備します。

HDSPe AESは、「RMEの性能や品質を備えたAES/EBU対応のインターフェイスを実現して欲しい」と言うオーディオ業界からの多くのリクエストによって登場しました。本カードは、放送、テレビ、劇場、ステージ/PA、スタジオ業務用のインターフェイスとして幅広く対応するオールインワンソリューションです。

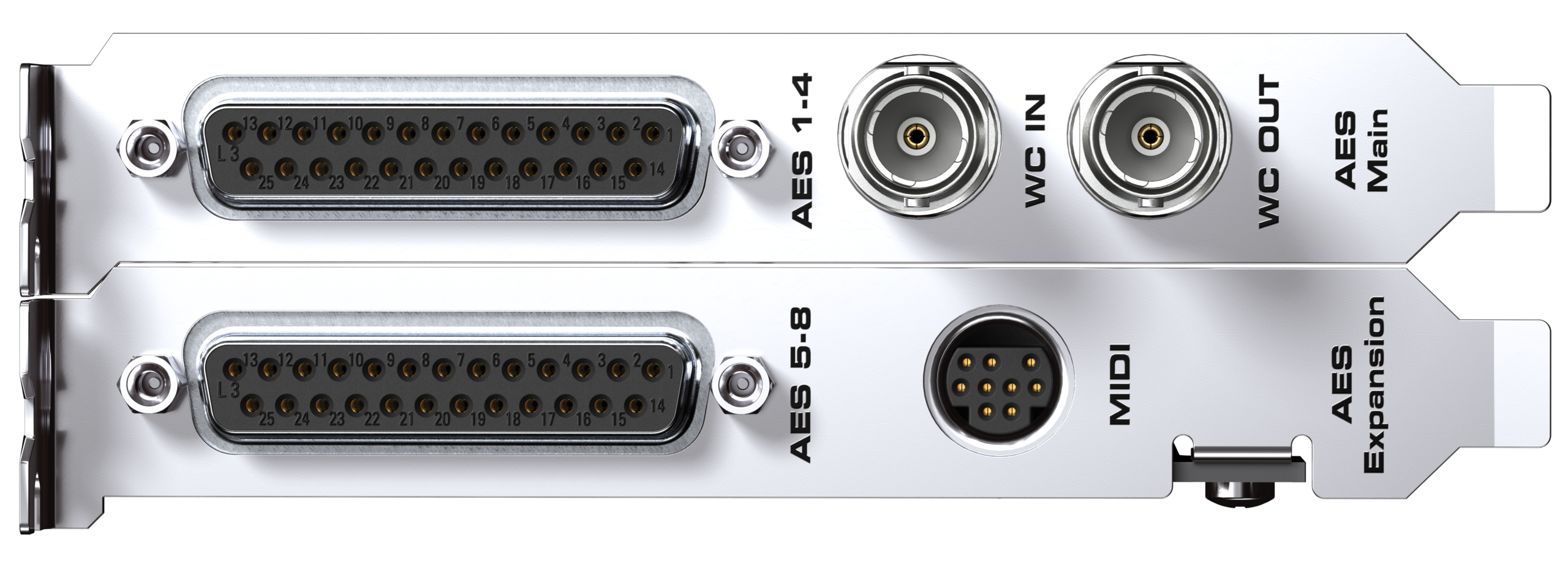

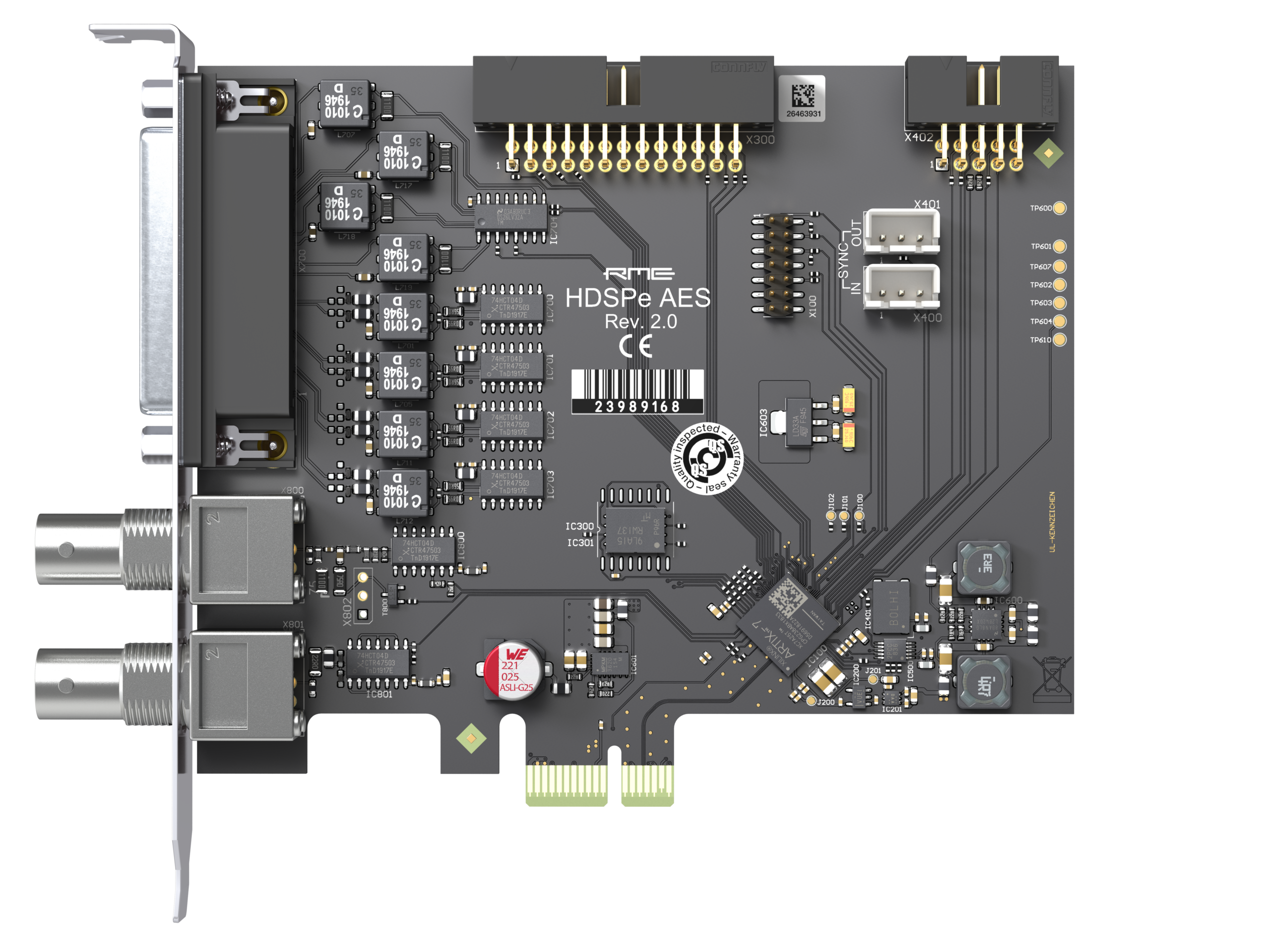

カードのメインボードには、ワードクロック入出力と、D-sub25ピン端子が搭載され、4系統のAES入力と4系統のAES出力を一般的なデジタルブレイクアウトケーブル（Tascamピンアウト）で提供します。ワードクロック入力はトランスフォーマー経由でガルバニック絶縁され、自動的にSingle、Double、Quad Speedで動作します。拡張ボードは、オーディオチャンネル9～16と、MIDI入出力 x 2を搭載するMIDIブレイクアウトケーブルコネクタ（5ピン DINコネクタ）を追加します。拡張ボードはPCIeスロットを必要としません。

入出力

AES/EBU入出力 (D-sub25pin) × 2系統：（16 in / 16 out）
ワードクロック入出力 × 1系統
MIDI入出力 × 2系統（同梱ブレイクアウトケーブル経由）

主な機能

最大16入力と16出力をすべて同時に使用可能
ネイティブPCI Express：PCI – PCI Expressブリッジは使用されていません
全ての設定をリアルタイム変更可能
8段階のバッファーサイズ/レイテンシー設定：0.7 / 1.5 / 3 / 6 / 12 / 23 / 46 / 93 ms
オート＆インテリジェントなマスター／スレーブクロック制御
レイテンシーの無いサブミックス、および完全なASIOダイレクトモニタリング
サンプル単位の正確な配列を保障し、チャンネル間のスワッピングを防止するSyncAlign
入力信号の同期状態を監視し、結果を表示するSyncCheck
全チャンネル使用時でも192kHzをサポート
Double、Quad Wire伝送のネイティブサポート
Single、Double、Quad Wireのダイレクトコンバージョン
SteadyClock：ジッターの高性能抑制機能、クロックのリジェレーション
直感的で明確なユーザーインターフェイス
TotalMix：内部処理42ビット 512チャンネルミキサー
DIGICheck DSP：ハードウェア内のレベルメーター、ピーク/RMS表示、デジタルオーディオ解析、マルチチャンネルレコーダー
Quick Bootテクノロジーによりハードウェア設定を瞬時にロード

PCI Expressインターフェイス

HDSPe AESは、既存のPCIテクノロジーをPCI Expressへ対応させただけではなく、新たに開発された正真正銘のPCI Expressソリューションです。この新しいフォーマットのアドバンテージを最大限に利用し、マルチトラックオーディオにおいて飛躍的なパフォーマンスを実現しています。

PCI Expressは、Point-to-Pointコネクションであるため、バンド帯域を他と共有することなく、2点間のデータ転送を行うことができます。

PCI Express Base Specification v.1.1がベースのHDSPシステムPCI Expressインターフェイスは、1レーンPCI Expressエンドポイントデバイスで、2.5Gbpsのラインスピードに対応します。バンド幅は5Gbpsで、従来のPCIの３〜４倍にあたります。パケット・ベースのフル・デュプレックス・コミュニケーション（全二重通信）により、各方向につき最大500〜200 MB/sの伝送レートを提供します。

CPU負荷ゼロ

HDSPe AESは搭載される多くの機能をハードウェア上のDSPで行います。これによってマルチチャンネルの録音、再生時でもCPUに負荷を与えず、ストレスのないオペレーションを実現しています。

低レイテンシー設計

HDSPシリーズは、サンプルバッファの概念では不可能とされていた驚異的、圧倒的な低レイテンシー設定を実現したことで、その地位を確立しました。コンピューターベースの音楽製作、収録環境において、必ず発生するレイテンシー（音の遅れ）を8段階で設定可能。最小0.7msまで抑えることができます。

デジタル・リアルタイム・ミキサー TotalMix FX

DSPベースでコンピュータのCPUに負荷をかけない、RME独自のTotalMix技術に基づいたパワフルなデジタルリアルタイムミキサー「TotalMix FX」を装備。

全16入力と16プレイバックチャンネルは物理的な16の出力へ自由にルーティング／ミックスでき、合計で512通りのルーティングを可能にします。ルーティングのコピー＆ペースト、フェーダーの同時操作やグルーピング、操作性に優れたマトリックス画面など、様々な機能を装備します。ミキサーは完全 MIDIコントロールも可能。さらに全オーディオチャンネルに搭載されるRMS、ピークレベルメータはDSPハードウェア処理によってCPUへの負荷をかけません。

HDSPe AESは、PCIカード史上もっとも強力なルーター／ミキサーを搭載することにより、コンピュータのI/O機器として以上の使用用途を提供します。

42bit精度でDSP処理される内部ミキサー
外部ミキサー、ケーブル接続なしで、入力/再生全チャンネルをゼロレイテンシーミキシング
ディレイなしのサブミックス作成（ヘッドフォンミックス）
ルーティング設定のコピー[[&]]ペースト、フェーダーのグルーピング機能、マトリックスウィンドウ
無制限の入出力ルーティング（自由な活用とパッチベイ機能）：計512通り
ゼロCPUロード
マトリックスウィンドウでのワンクリック・ルーティング
MIDIコントローラーからのコントロール（スタンドアローンでも対応）：Mackie Controlプロトコル

TotalMix FX

さらにTotalMix Remoteを併用すると、イーサネットや無線LANを用いてRMEオーディオ・インターフェイスのすべてのミックス状態、ルーティング、FX設定、そしてレベルメーターをリアルタイムでiPadやコンピューターに表示し、コントロールすることができます。

TotalMix Remote

ジッター抑制機能「SteadyClock」

デジタル信号にはサンプリング・クロックの時間的なゆらぎによるジッターが生じます。現在その抑制こそがデジタルオーディオ機器の大命題とされています。

SteadyClock™はすべてのクロックに対して驚異的なジッター抑制を行います。SteadyClock™はいかなるクロックもリフレッシュして抜群の再生クオリティーを保つだけでなく、理想的な基準クロックとしてすべてのデジタル出力から送信できます。

SteadyClock™の詳細

SyncCheck®

複数のデジタルソースで作業を行う場合には、それらのソースが正しくロックし、また完全に同期している必要があり、これらが正しく設定されていない場合、ドロップアウトやクラックルノイズが発生します。
RME独自のSyncCheckはすべての入力信号をチェックし、視覚的に表示します。クロックモードがMasterのときは、内部クロックに対する同期動作が確認されます。この優れた技術によって瞬時にエラーを発見することができます。

Intelligent Clock Control (ICC)

RME Intelligent Clock Controlは、すべてのクロックソースの周波数を測定/表示させることのできる世界で唯一のデジタルI/Oシステムです（もちろんワードクロックも！）。使用するクロックソースを信号の有効性や現在のサンプルレートを基にして判断します（完全に自動化されハードウェア上で行われます！）。
これにより、多数のデジタル入力、先進のクロック設定を装備するにもかかわらず、簡単にクロックを取り扱うことができます。

高性能テスト、計測、解析ツール「DigiCheck」搭載

RMEの非常に強力なデジタル・オーディオ用メーター/アナライザー/測定ツールDigiCheck NG（Next Generation）を利用頂けます。これによりRMEデバイスは、精密なオーディオ測定器としても利用可能です。

DIGICheckは、デジタル・オーディオストリームの計測や解析を目的に開発されたRMEの革新的なソフトウェアで、RMEオーディオ・インターフェイスと組み合わせて使用することで、ピーク、RMS、位相相関メーターや包括的なオーバービューを含む、高精度の24ビットのステレオおよびサラウンドソフトウェア測定ツールを提供します。

DigiCheck NGは、DIGICheckの次世代版として、グラフィックの改善に加えて、すべてのツールは設定で高度にカスタマイズ可能で、レイアウトを自由に配置できます。macOSおよびWindowsに対応します。

* DIGICheckで提供されるGlobal Recordは現時点でDigiCheck NGには付属されていません。

DigiCheck NGの詳細
