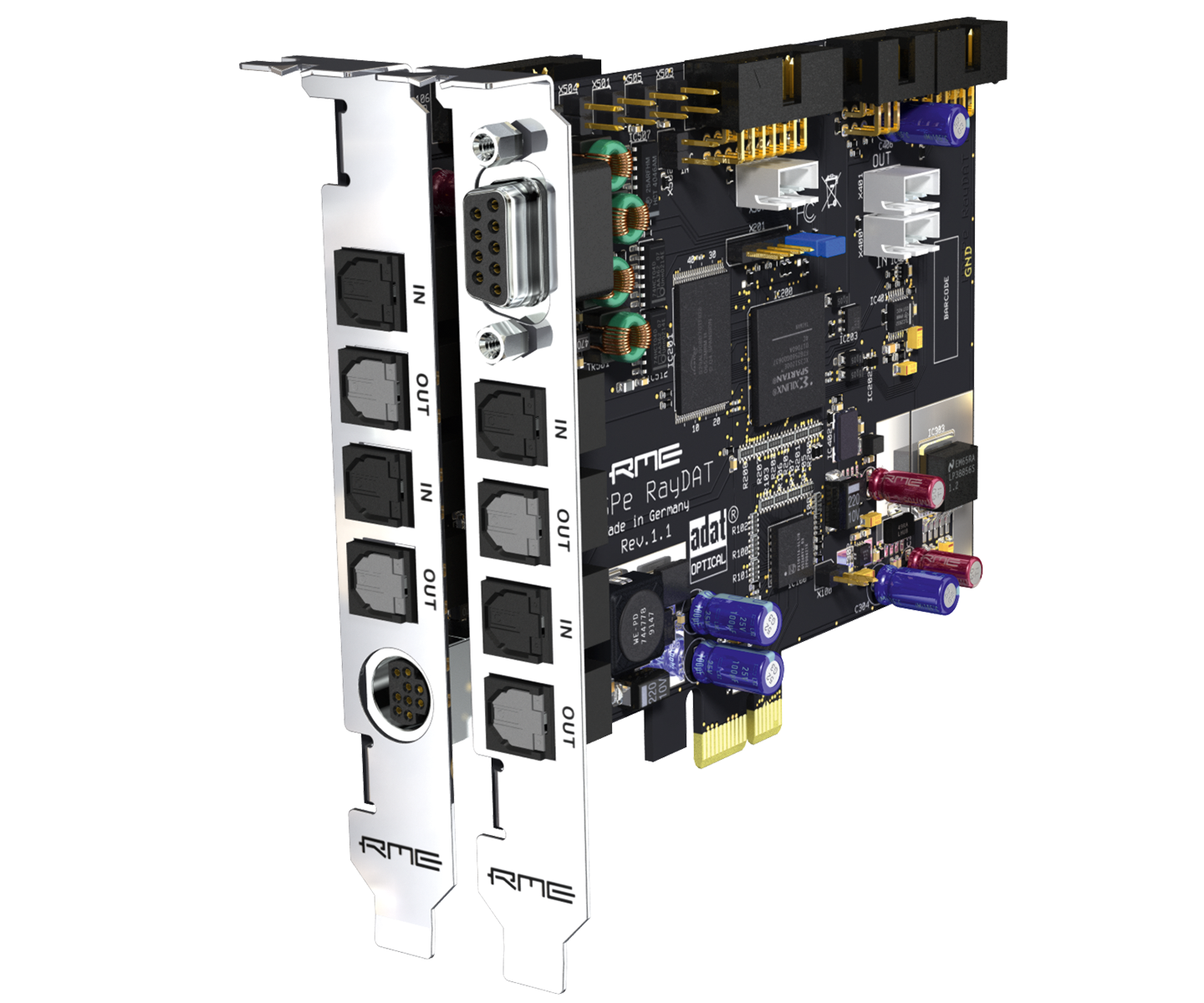

HDSPe RayDAT

製品概要

HDSPe RayDATは、レコーディングからマスタリングまでの幅広い用途に対応するハイエンドクオリティーのマルチチャンネル、マルチフォーマット、マルチタスクのオーディオインターフェイスです。ハードウェアと録音/再生デバイスをそれぞれに搭載することで、SPDIFとAES/EBUを同時に使用することを可能にしています。HDSPe RayDATは、ADATオプティカル入出力を4系統に加え、SPDIF入出力、AES/EBU入出力を各１系統、およびMIDI入出力を2系統を装備し、RMEが誇るSteadyClockによる高性能ジッター抑制機能、MIDIリモートコントロール制御対応DSPベースのリアルタイムミキサー/ルーター「TotalMix」を搭載します。

HDSPe RayDATは、HDSP 9652の後継機種にあたるPCI Expressインターフェイスです。PCI Expressのアドバンテージを最大限に活用した設計でマルチトラックのオーディオにおいて最大のパフォーマンスを実現しています。

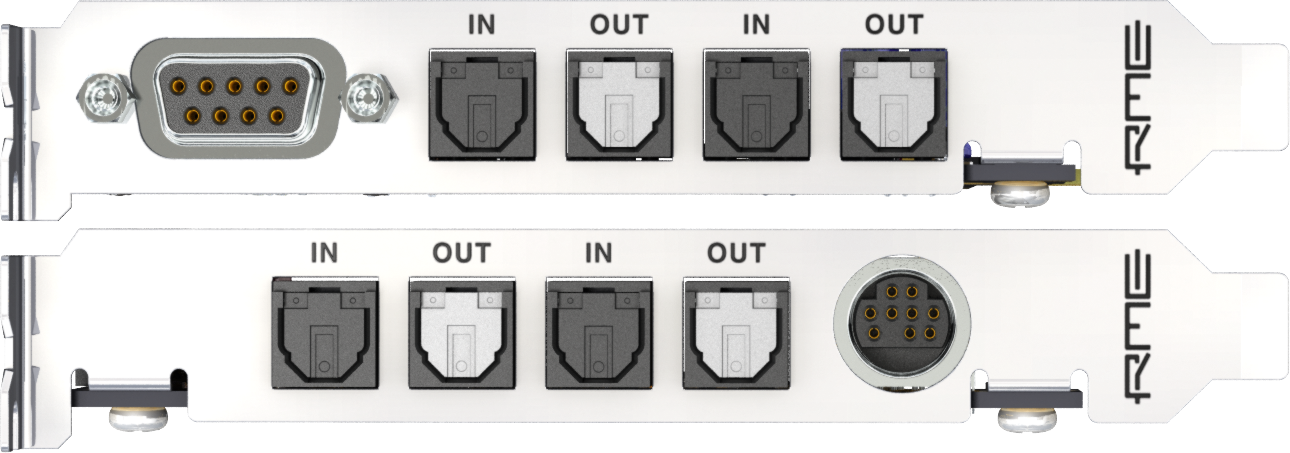

入出力

ADAT入出力 × 4系統（S/MUX4サポート：192kHz）
SPDIF入出力 x 1系統（192 kHz対応）
AES/EBU入出力 x 1系統（192 kHz対応）
MIDI入出力 x 2系統（ブレイクアウトケーブル経由）

主な機能

最大36入力と36出力をすべて同時に使用可能
ネイティブPCI Express：PCI – PCI Expressブリッジは使用されていません
S/MUXサポート：24ビット/96kHzでADAT16チャンネルの録音/再生
全ての設定をリアルタイム変更可能
8段階のバッファーサイズ/レイテンシー設定：0.7 / 1.5 / 3 / 6 / 12 / 23 / 46 / 93 ms
オート＆インテリジェントなマスター／スレーブクロック制御
TotalMixを使ったレイテンシーの無いサブミックス、および完全なASIOダイレクトモニタリング
サンプル単位の正確な配列を保障し、チャンネル間のスワッピングを防止するSyncAlign
入力信号の同期状態を監視し、結果を表示するSyncCheck
高速MIDI入出力 x2系統
DIGICheck DSP：ハードウェア内のレベルメーター、ピーク/RMS表示、デジタルオーディオ解析、マルチチャンネルレコーダー
TotalMix：内部処理42ビット 2592チャンネルミキサー
SteadyClock：ジッター抑制。抜群の安定度を誇るデジタルクロック
Quick Bootテクノロジーによりハードウェア設定を瞬時にロード

主な特長

PCI Expressインターフェイス

HDSPe RayDATは、既存のPCIテクノロジーをPCI Expressへ対応させただけではなく、新たに開発された正真正銘のPCI Expressソリューションです。この新しいフォーマットのアドバンテージを最大限に利用し、マルチトラックオーディオにおいて飛躍的なパフォーマンスを実現しています。

PCI Expressは、Point-to-Pointコネクションであるため、バンド帯域を他と共有することなく、2点間のデータ転送を行うことができます。

PCI Express Base Specification v.1.1がベースのHDSPシステムPCI Expressインターフェイスは、1レーンPCI Expressエンドポイントデバイスで、2.5Gbpsのラインスピードに対応します。バンド幅は5Gbpsで、従来のPCIの３〜４倍にあたります。パケット・ベースのフル・デュプレックス・コミュニケーション（全二重通信）により、各方向につき最大500〜200 MB/sの伝送レートを提供します。

デジタルI/O

ADATオプティカルI/Oは、インサートとして利用するエフェクトデバイスをはじめ、ミキシングコンソール、その他外部コンバーター等に接続可能。Micstasy、DMC-842、ADI-8 QS、OctaMic IIを別途利用することで、最大32チャンネルの入出力環境を装備させることもできます。 AES/EBUもサポートするSPDIFコアキシャルI/Oは、192kHzまで対応。SPDIF信号をオプティカル入出力に切り替える事もできます。

CPU負荷ゼロ

HDSPe RayDATは搭載される多くの機能をハードウェア上のDSPで行います。これによってマルチチャンネルの録音、再生時でもCPUに負荷を与えず、ストレスのないオペレーションを実現しています。

低レイテンシー設計

HDSPシリーズは、サンプルバッファの概念では不可能とされていた驚異的、圧倒的な低レイテンシー設定を実現したことで、その地位を確立しました。コンピューターベースの音楽製作、収録環境において、必ず発生するレイテンシー（音の遅れ）を8段階で設定可能。最小0.7msまで抑えることができます。

S/MUX、S/MUX4対応

HDSPe RayDATはS/MUX、およびS/MUX4に対応しています。48kHzでADAT32チャンネル入出力、96kHzで16チャンネル入出力、192kHzで8チャンネル入出力に対応します。

プロオーディオ＆ホームオーディオ

HDSPe RayDATは様々なデジタル機器との互換性が持てるように最適化されています。これによって、業務用デジタル機器との接続はもちろん、ホームシアターシステムやステレオシステムとPCを接続し、PCからDolby AC-3、DTSフォーマットのDVDをサラウンドで再生したり、PC上の音楽データをトップクラスのクオリティーで音楽鑑賞を楽しむことができます。

デジタル・リアルタイム・ミキサー TotalMix FX

DSPベースでコンピュータのCPUに負荷をかけない、RME独自のTotalMix技術に基づいたパワフルなデジタルリアルタイムミキサー「TotalMix」を装備。

全 36入力と36プレイバックチャンネルは物理的な36の出力へ自由にルーティング／ミックスでき、合計で2592通りのルーティングを可能にします。ルーティングのコピー＆ペースト、フェーダーの同時操作やグルーピング、操作性に優れたマトリックス画面など、様々な機能を装備します。ミキサーは完全 MIDIコントロールも可能。さらに全オーディオチャンネルに搭載されるRMS、ピークレベルメータはDSPハードウェア処理によってCPUへの負荷をかけません。

HDSPe RayDATは、PCIカード史上もっとも強力なルーター／ミキサーを搭載することにより、コンピュータのI/O機器として以上の使用用途を提供します。

42bit精度でDSP処理される内部ミキサー
外部ミキサー、ケーブル接続なしで、入力/再生全チャンネルをゼロレイテンシーミキシング
ディレイなしのサブミックス作成（ヘッドフォンミックス）
ルーティング設定のコピー[&]ペースト、フェーダーのグルーピング機能、マトリックスウィンドウ
無制限の入出力ルーティング（自由な活用とパッチベイ機能）：計2592通り
ゼロCPUロード
マトリックスウィンドウでのワンクリック・ルーティング
MIDIコントローラーからのコントロール（スタンドアローンでも対応）：Mackie Controlプロトコル

TotalMix FX

さらにTotalMix Remoteを併用すると、イーサネットや無線LANを用いてRMEオーディオ・インターフェイスのすべてのミックス状態、ルーティング、FX設定、そしてレベルメーターをリアルタイムでiPadやコンピューターに表示し、コントロールすることができます。

TotalMix Remote

ジッター抑制機能「SteadyClock」

デジタル信号にはサンプリング・クロックの時間的なゆらぎによるジッターが生じます。現在その抑制こそがデジタルオーディオ機器の大命題とされています。

SteadyClock™はすべてのクロックに対して驚異的なジッター抑制を行います。SteadyClock™はいかなるクロックもリフレッシュして抜群の再生クオリティーを保つだけでなく、理想的な基準クロックとしてすべてのデジタル出力から送信できます。

SteadyClockの詳細

高性能テスト、計測、解析ツールDigiCheck搭載

RMEの非常に強力なデジタル・オーディオ用メーター/アナライザー/測定ツールDigiCheck NG（Next Generation）を利用頂けます。これによりRMEデバイスは、精密なオーディオ測定器としても利用可能です。

DIGICheckは、デジタル・オーディオストリームの計測や解析を目的に開発されたRMEの革新的なソフトウェアで、RMEオーディオ・インターフェイスと組み合わせて使用することで、ピーク、RMS、位相相関メーターや包括的なオーバービューを含む、高精度の24ビットのステレオおよびサラウンドソフトウェア測定ツールを提供します。

DigiCheck NGは、DIGICheckの次世代版として、グラフィックの改善に加えて、すべてのツールは設定で高度にカスタマイズ可能で、レイアウトを自由に配置できます。macOSおよびWindowsに対応します。

* DIGICheckで提供されるGlobal Recordは現時点でDigiCheck NGには付属されていません。

DigiCheck NGの詳細
