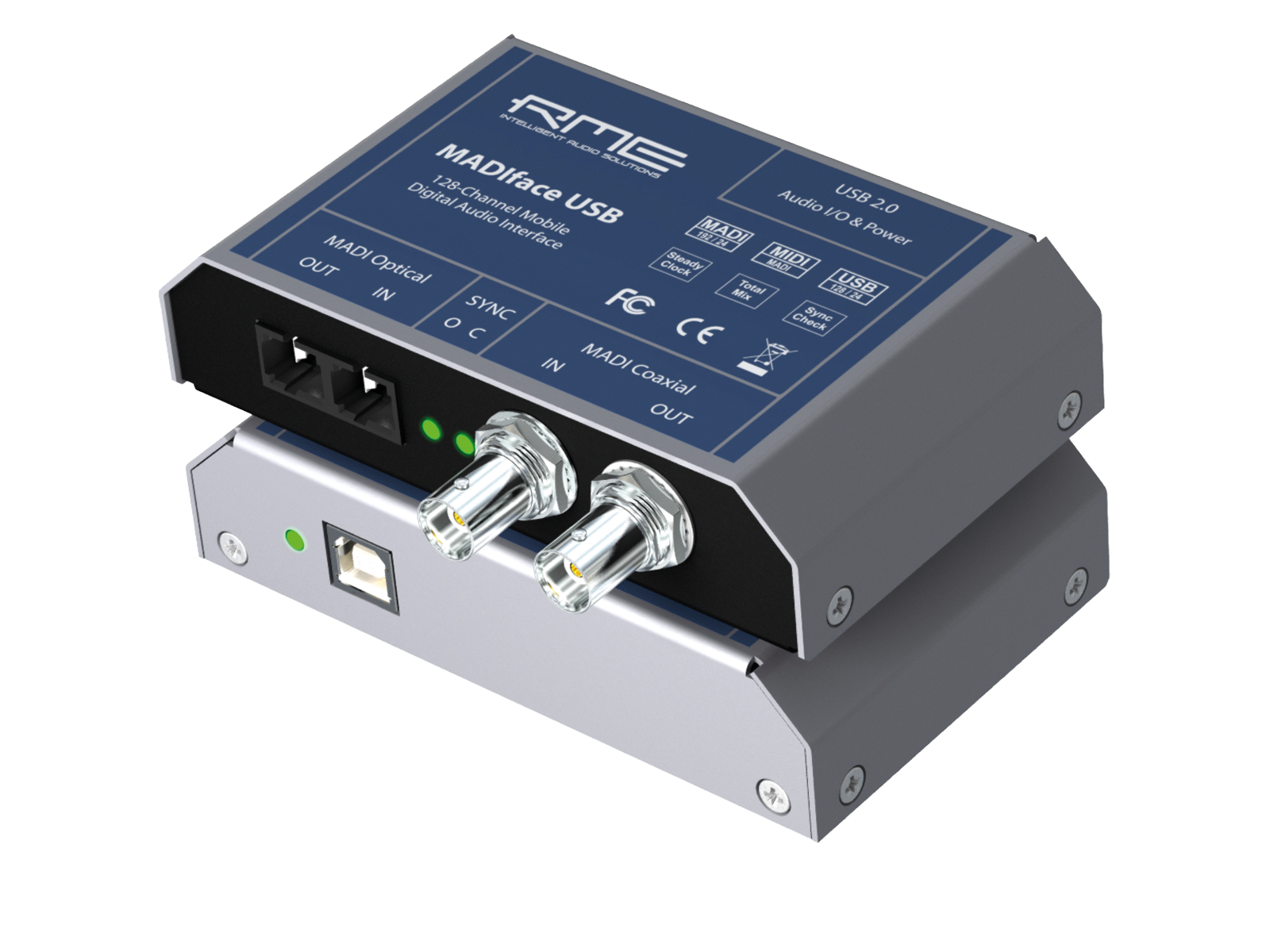

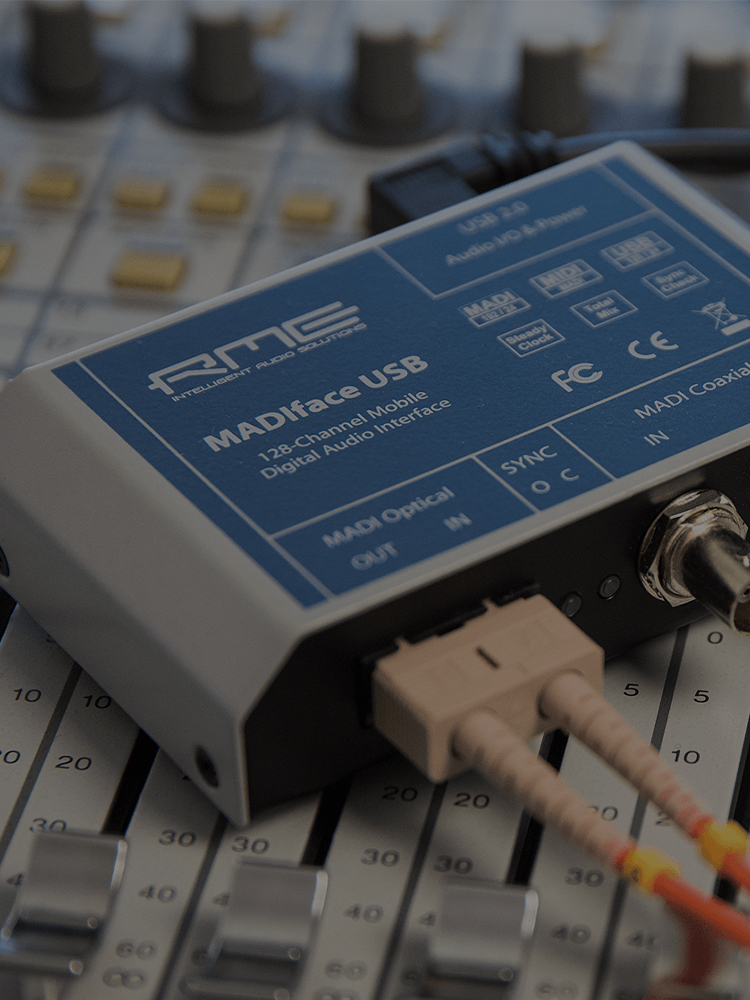

MADIface USB

製品概要

MADIface USBは、この小さな筐体でMADIの全64チャンネル*をMacおよびWindowsコンピュータにてUSB 2.0で入出力することができます。MADI I/Oとしてオプティカルとコアキシャルの２種類の端子を装備し、これらのポートには常時同じ信号を通すことができ、冗長性をもったオペレーションが可能となります。さらに双方のMADI I/Oの信号をTotalMixにより自由にミックスおよびルーティングすることができ、設定内容は本体に記憶されますので、コンピュータを接続せずに単体でオプティカルとコアキシャルのフォーマット・コンバーターとして、もしくは配線の距離を引き延ばすためのリピーターとして使用することも可能です。

小型で頑丈な筐体はUSBバスパワーで動作するため、簡便かつ信頼性の高い運用が可能です。MADIface USBはポータブル環境だけでなく、デスクトップPCへMADIを接続する際にもベストなソリューションと言えるでしょう。もちろんそこには、RMEが培ってきた柔軟性、使いやすさ、トラブルフリーなオペレーションといったすべての要素が注ぎ込まれています。

入出力

MADIオプティカル入出力 x 1
MADIコアキシャル入出力 x 1
ワードクロック入力 × 1（MADIコアキシャル入力と切り替え）
USB 2.0端子

主な機能

すべての設定をリアルタイムに変更可能
バッファー・サイズ/ レイテンシー設定：32～8192サンプルから選択可能
32チャンネル96 kHz / 24 bit録音/ 再生
16チャンネル192 kHz / 24 bit録音 / 再生
2チャンネルAESレコーディング
クロック・モード：スレーブ、マスター
クロック・ソース：MADI、AES、ワード・クロック
SteadyClock：ジッターの影響を受けない非常に安定したデジタル・クロック
DDSテクノロジー：サンプル・レートを自由に設定
TotalMix：レイテンシーの無いサブミックスと完全なASIOダイレクト・モニタ
リング
TotalMix FX：内部処理46 bit の2048チャンネル・ミキサー
SyncAlign：サンプル単位での正確な配列を保ち、チャンネル間のスワッピング
を防止
SyncCheck：入力信号の同期状態を監視し、その結果を表示
MADIに埋込まれたバーチャルMIDIポート
スタンドアローン・モードでのリピーター、コンバーター機能
DIGICheck DSP：ハードウェア・ベースでのレベル・メーター、Peak/RMS 計測

主な機能とオペレーション・モード

MADIface USBは、64チャンネル・ミックス、冗長モード、128チャンネル・ミックス、ストレート・ルーティング・モードといった、いくつかのオペレーション・モードがあります。

Disable TotalMixオプションを使用すると、内部ミキサーであるTotalMixは無効となりすべての入力データはストレートにレコーディング・チャンネルへ送られ、出力データはストレートにプレイバック・チャンネルから送出されます。このモードではオプティカルとコアキシャルの出力はミラーリングされまったく同一の信号が送出されます。

64 Channel Mixモードでは、TotalMixに入力、プレイバック、出力それぞれ64チャンネルが表示されます。TotalMixはオプティカルかコアキシャルのいずれかから受け取ったMADI入力を、２つのMADI出力の両方から同じデータを出力します。使用するMADI入力はSettingsダイアログボックスで選択できます。

128 Channel Mixモードでは、レコーディングあるいはプレイバックのチャンネルは64チャンネルに限定されますが、TotalMixの出力チャンネルは128となり、オプティカルとコアキシャルのそれぞれの出力ポートから別々の信号を送出することができます。また、Settingsダイアログボックスで指定したポートと逆の入力ポートの信号をそのまま出力ポートにスルーさせて使用することが可能です。

RMEの高度なMADI互換性とSteadyClockにより、他社製品とであってもトラブル・フリーなオペレーションが可能です。MIDI over MADIテクノロジーはMADI経由でMIDIリモートコントロールによる遠隔操作を提供します。また、完全なオーディオ解析ソリューションであるDIGICheckももちろんご使用いただけます。

SteadyClock FSについてはこちら

TotalMix FX

最新のRMEインターフェイスと同様に、MADIface USBにもパワフルなデジタル・リアルタイム・ミキサーであるTotalMix FXが付属します。TotalMix FXは実用的かつ無限のミキシング、ルーティングを可能にし、すべてのハードウェア入力とソフトウェア・プレイバックは任意のハードウェア出力へ同時にルーティングすることができます。MADIfaceにはDSPが搭載されていないためエフェクト機能はご利用頂けませんが、TalkbackやMain/Phoneチャンネル、フェーダー・グループなどを制御するControl Roomセクションや、MackieプロトコルあるいはOSCによるリモートコントロールをご利用いただくことが可能です。

TotalMix FXの主な特徴

MADIfaceでは、32個の独立したステレオ・サブミックスが作成可能です。これはアナログ・ミキサーの64 Auxセンドに相当します。
無制限の入力-出力ルーティング（パッチベイ機能）
信号を複数の出力チャンネルへ同時に送出。理想的なスプリッタあるいはディストリビュータ機能を提供します。
外部エフェクト機器をインサートして、センド＆リターンとして使用できます。ボーカルのレコーディングの際にリバーブ処理を施してリアルタイムにモニタリングする、といったことが可能になります。

それぞれの入力、プレイバック、出力チャンネルには、ピークおよびRMSメーターがついており、ハードウェア内で計測された値が反映されます。これらのレベルメーターは、ルーティングで正しく信号が送られていることを確認する際にも非常に有用です。

TotalMix FX

さらにTotalMix Remoteを併用すると、イーサネットや無線LANを用いてRMEオーディオ・インターフェイスのすべてのミックス状態、ルーティング、FX設定、そしてレベルメーターをリアルタイムでiPadやコンピューターに表示し、コントロールすることができます。

TotalMix Remote

スタンドアロン・オペレーション

スタンドアロンで動作するために、MADIface USBはスマートフォンやMP3プレイヤーなどで使用される、USB-ACアダプタを使用して給電できるようになっています。コンピュータを接続しない場合、MADIface USBは、プリセット・モードで動作します。MADIface USBはクロック・スレーブとして入力ポートから検出されたのと同じサンプルレートで動作します。入力されたオーディオデータは、そのまま出力ポートから送出されます。出力フォーマット（56/64チャンネルモード、48k/96kフレーム）は、入力されたデータのものが踏襲されます。オプティカルとコアキシャルの二つの入力ポートへ同時に信号を入力した場合、Double Processing Modeが有効になります。出力ポートからは並列ではなく交差カップリング（オプティカル – コアキシャル、コアキシャル – オプティカル）にて信号が出力されます。

このように、スタンドアロン・モードでは、アクティブ・リピーターとして、ケーブルの最大長（コアキシャル：100m、オプティカル：2000m）を延長するために使用することができます。また、２つの入力ポートに同時に接続することにより、オプティカルとコアキシャルの双方向のフォーマット・コンバーターとして使用することができます。双方のサンプルレートが異なっていても問題無くご使用いただけます。Steady Clockの最新鋭のジッター制御技術とリクロック技術により、MADIface USBは非常にインテリジェントなフォーマット変換を提供します。
