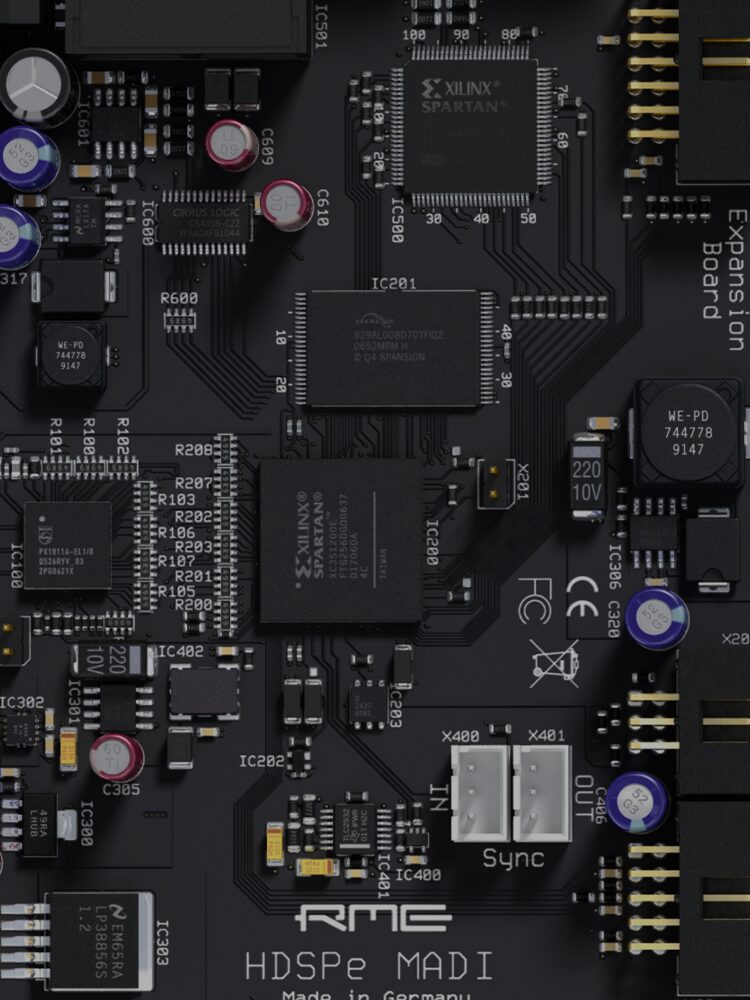

HDSPe MADI

製品概要

HDSPe MADIは、数々の受賞を誇るHDSP MADIカードを基にし、最新のPCI Expressに対応する最高峰のマルチチャンネル・オーディオインターフェイスとして開発されました。

48kHzで24ビット・オーディオを64チャンネル*、96kHzで32チャンネル、192kHzで16チャンネルを１本のケーブルで伝送可能など、HDSPe MADIはプロフェッショナル仕様のマルチチャンネル・オーディオ規格であるMADIの利点を最大限に活用します。さらに、信頼性の高いRMEドライバ、DSPテクノロジー、ジッター抑制技術を搭載することにより、業界最高のスペック、安定性、音質を誇ります。

HDSPe MADIを3つ同時使用することで、強力なワークステーション一台で同時に192チャンネルの入力と192チャンネルの出力を使用することも可能です。

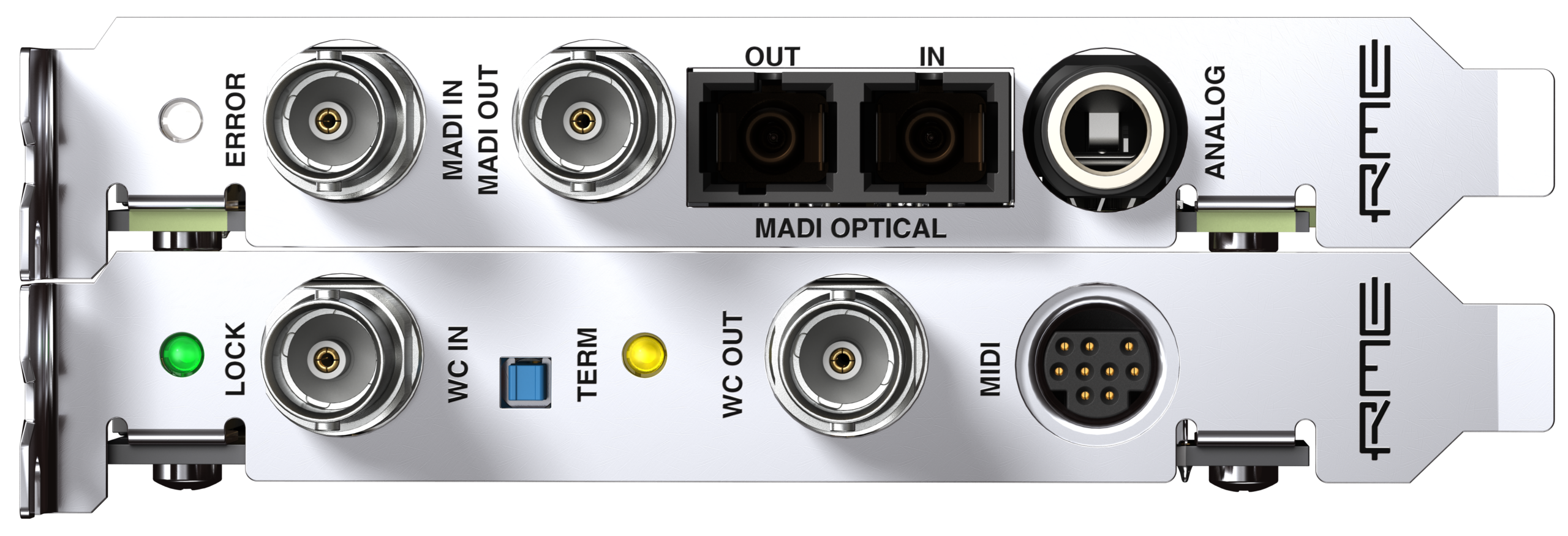

入出力

MADIオプティカル入出力 × 1
MADコアキシャル入出力 × 1
MIDI入出力 × 2（MIDIブレークアウト・ケーブルBOHDSP9652MIDI経由）
ステレオ・アナログ出力 × 1
ワードクロック入出力 × 1

主な機能

全ての設定をリアルタイム変更可能
8段階のバッファーサイズ/レイテンシー設定：0.7 / 1.5 / 3 / 6 / 12 / 23 / 46 / 93 ms
96 kHz/24 bit で32チャンネルの同時録音/再生
192 kHz/24 bitで16チャンネルの同時録音/再生
オート＆インテリジェントなマスター／スレーブクロック制御
ワードクロック入出力搭載
TotalMixを使ったレイテンシーの無いサブミックス、および完全なASIOダイレクトモニタリング
サンプル単位の正確な配列を保障し、チャンネル間のスワッピングを防止するSyncAlign
入力信号の同期状態を監視し、結果を表示するSyncCheck
高速MIDI入出力 x2系統
DIGICheck DSP：ハードウェア内のレベルメーター、ピーク/RMS表示
TotalMix：内部処理42ビット 8192チャンネルミキサー
SteadyClock：ジッター抑制。抜群の安定度を誇るデジタルクロック
Quick Bootテクノロジーによりハードウェア設定を瞬時にロード

主な特長

HDSPe MADIをシステムの中核とする事で、ハイスペック、ハイクオリティーなマルチチャンネルシステムをリーズナブルに構築する事ができます。HDSPe MADIは64チャンネルのオーディオデータを１本のケーブルで伝送できるだけではなく、最大2000mの長距離伝送に対応します。HDSPe MADIシステムは、アナログ・マルチケーブルによる音質劣化、コストを大幅に削減し、低レイテンシーで安定したデジタル伝送を行う事ができます。

PCI Expressインターフェイス

HDSPe MADIは、既存のPCIテクノロジーをPCI Expressへ対応させたのではなく、新たに開発された正真正銘のPCI Expressソリューションです。この新しいフォーマットのアドバンテージを最大限に利用し、マルチトラックオーディオにおいて飛躍的なパフォーマンスを実現しています。

PCI Expressは、Point-to-Pointコネクションであるため、バンド帯域を他と共有することなく、2点間のデータ転送を行うことができます。これを導入することによってRME PCIカード、CardBusカードで高い評価を得た「安定性」をさらに上回る性能を実現することに成功しました。

PCI Express Base Specification v.1.1がベースのHDSPシステムPCI Expressインターフェイスは、1レーンPCI Expressエンドポイントデバイスで、2.5Gbpsのラインスピードに対応します。バンド幅は5Gbpsで、従来のPCIの３〜４倍にあたります。パケット・ベースのフル・デュプレックス・コミュニケーション（全二重通信）により、各方向につき最大500〜250 MB/sの伝送レートを提供します。

MADIソリューション

HDSPe MADIは56/64チャンネルモードや、96kHzでのダブル／シングル・ワイヤ・テクノロジー（96kフレーム）に完全に対応します。RME MADIシリーズとの互換性はもちろん、他社製のMADI機器との接続にも抜群の互換性を併せ持ちます。

HDSPe MADIとADI-648と併用することにより、8 x ADATオプティカルのPCインターフェイスを低価格かつ高性能で構築する事ができます。またADI-6432と併用することで64チャンネルのAES/EBUの双方向インターフェイスを構築することができます。

デジタル・リアルタイム・ミキサー TotalMix FX

DSPベースでコンピュータのCPUに負荷をかけない、RME独自のTotalMix技術に基づいたパワフルなデジタルリアルタイムミキサー「TotalMix」を装備。

全 64入力と64プレイバックチャンネルは物理的な64の出力へ自由にルーティング／ミックスでき、合計で8192通りのルーティングを可能にします。ルーティングのコピー＆ペースト、フェーダーの同時操作やグルーピング、操作性に優れたマトリックス画面など、様々な機能を装備します。ミキサーは完全 MIDIコントロールも可能。さらに全オーディオチャンネルに搭載されるRMS、ピークレベルメータはDSPハードウェア処理によってCPUへの負荷をかけません。

HDSPe MADIは、PCIカード史上もっとも強力なルーター／ミキサーを搭載することにより、コンピュータのI/O機器として以上の使用用途を提供します：

MADIオプティカル・パッチベイ／ルーター
MADIコアキシャル／オプティカル双方向コンバーター／スプリッター
MADI リディストリビューター、パッチベイ／ルーター

42bit精度でDSP処理される内部ミキサー
外部ミキサー、ケーブル接続なしで、入力/再生全チャンネルをゼロレイテンシーミキシング
ディレイなしのサブミックス作成（ヘッドフォンミックス）
ルーティング設定のコピー&ペースト、フェーダーのグルーピング機能、マトリックスウィンドウ
無制限の入出力ルーティング（自由な活用とパッチベイ機能）：計8192通り
ゼロCPUロード
マトリクスウィンドウでのワンクリック・ルーティング
MIDIコントローラーからのコントロール（スタンドアローンでも対応）：Mackie Controlプロトコル

TotalMix FX

さらにTotalMix Remoteを併用すると、イーサネットや無線LANを用いてRMEオーディオ・インターフェイスのすべてのミックス状態、ルーティング、FX設定、そしてレベルメーターをリアルタイムでiPadやコンピューターに表示し、コントロールすることができます。

TotalMix Remote

ジッター抑制機能「SteadyClock」

デジタル信号にはサンプリング・クロックの時間的なゆらぎによるジッターが生じます。現在その抑制こそがデジタルオーディオ機器の大命題とされています。

SteadyClockはすべてのクロックに対して驚異的なジッター抑制を行います。SteadyClockはいかなるクロックもリフレッシュして抜群の再生クオリティーを保つだけでなく、理想的な基準クロックとしてすべてのデジタル出力から送信できます。

ほとんどのMADIベースの機器が追加のワードクロックやAES回線を必要とする中、HDSPe MADIは、SteadyClockでMADI信号から直接リファレンスクロックを最小限のジッターで抽出しますので、長距離接続をより一層便利に行えます。

SteadyClockの詳細

入力と出力

アナログ・ライン/ヘッドフォン出力搭載

ダイナミックレンジ110dBの24Bit/96kHzのアナログ・ライン／ヘッドフォン出力を搭載します。全ての入出力信号を直接モニタリングすることができます。RMEのAD/DAコンバーターの最高峰「ADI-8 QS」の低レイテンシーコンバート技術を搭載し、驚くほどのSN比とTHD値を保障します。

ワードクロック入出力

同梱の拡張ボードはワードクロック入出力（BNC）を備えています。ワードクロック入力は変圧器によってガルバニック絶縁され、自動的にシングルとダブルスピードの両信号で作動します。

MIDI入出力

MIDI入出力は、ブレイクアウトケーブル経由で２つの完全に独立したMIDI入出力を提供します（4 x DIN端子）。

また、搭載されるバーチャルMIDIポートは、MADI信号にMIDIデータを乗せて伝送させることができます。RME MADIデバイスをHDSPe MADI経由でコンピューターに接続する場合、このバーチャルMIDIポートを利用することによって、MADI経由で最大2000m離れたRME MADIデバイスのパラメーターを遠隔操作することができます。

高性能テスト、計測、解析ツール「DigiCheck」搭載

RMEの非常に強力なデジタル・オーディオ用メーター/アナライザー/測定ツールDigiCheck NG（Next Generation）を利用頂けます。これによりRMEデバイスは、精密なオーディオ測定器としても利用可能です。

DIGICheckは、デジタル・オーディオストリームの計測や解析を目的に開発されたRMEの革新的なソフトウェアで、RMEオーディオ・インターフェイスと組み合わせて使用することで、ピーク、RMS、位相相関メーターや包括的なオーバービューを含む、高精度の24ビットのステレオおよびサラウンドソフトウェア測定ツールを提供します。

DigiCheck NGは、DIGICheckの次世代版として、グラフィックの改善に加えて、すべてのツールは設定で高度にカスタマイズ可能で、レイアウトを自由に配置できます。macOSおよびWindowsに対応します。

* DIGICheckで提供されるGlobal Recordは現時点でDigiCheck NGには付属されていません。

DigiCheck NGの詳細
