MacにFirefaceを接続することで、トップクラスの音質で迫力のある音楽鑑賞をすることができます。本ガイドでは、オーディオの流れとFirefaceの設定方法を理解し、Mac (OS X)に搭載される「iTunes」をFireface UCと一般的なホームオーディオアンプで楽しむの方法を解説します。
- ケーブルを正しく接続する
- Macを設定する
- Fireface UCを設定する
- Tips: Fireface UCのロータリーエンコーダーでボリュームをコントロールする
また、本ガイドはドライバがすでに正しくインストールされ、Firefaceが正常に動作していることを前提に作成しています。インストール手順については、製品に同梱されているインストールガイド、またはマニュアルをご参照ください。
ご注意：
本ガイドは設定時のご参考情報として公開させていただいております。本ガイドの内容について弊社サポートへお問い合わせ頂きましてもご回答致しかねますので、あらかじめご了承の程お願いいたします。各製品のご使用方法に関しましては、お取り扱いメーカー様、または販売代理店様までご確認ください。
Step 1：コンピューターの電源を入れる前にFireface UCとコンピューターを（Fireface UCに付属されている）USBケーブルで接続してください
Step 2：Fireface UCに付属のACアダプタをコンセントに接続してから、Firefaceに接続してください
Step 3：Fireface UCの背面の「POWER」スイッチを「ON」にします
Step 4：次に、アンプとFireface UCを接続します
注意：ケーブルの抜き差しや各機材の電源投入時、コンピュータを立ち上げる際などは、必ずアンプのボリュームを最小にしておくことをお勧めします。ボリュームがあがっている場合、接続されたスピーカーから大きな音が出ることがあり、スピーカーを破損することがあります。
アナログケーブルで接続する場合

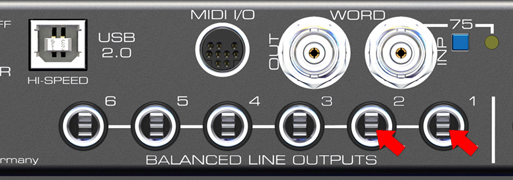

お使いのアンプに合った端子からフォン端子へ接続するケーブルを用意します。通常、家庭用のアンプにはRCAピンの入力端子が搭載されていますので、その場合はフォン ⇔RCAケーブルをご用意ください。 Firefaceの「BALANCED LINE OUTPUTS」端子の「１」をアンプの「Left (L)/白」へ、 「２」を「Right(R)/赤」へ接続します。
Tips . アナログで接続する場合は、なるべく短いケーブルをご利用されることをお進めいたします。長いアナログケーブルはノイズの原因となります。
デジタルケーブルで接続する場合

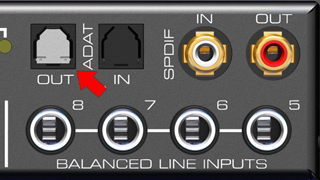

お使いのアンプにデジタルのオーディオ入力端子が搭載されている場合は、光ファイバーケーブル（TOSLINK）を使用して、Fireface UC のデジタル出力「ADAT OUT」端子と接続できます。
注意1：オーディオ光ファイバーケーブル（「ADAT OUT端子」）で接続する場合は、Fireface UC側でADAT端子からSPDIF信号を送る設定を行う必要があります（オーディオをSPDIFフォーマットで送信するため）。設定手順は後ほどStep11で説明します。
注意2：FirefaceのSPDIF端子は、家庭用アンプに搭載されるアナログRCA入力と同じ形状の端子ですが、「SPDIF」出力とアナログのRCA端子を繋いでも音はなりません。
Step 5：アンプの入力モード（デジタル入力、Line、AUX等）が正しく選択されていることを確認し、Macの電源をいれます
注意：コンピュータを立ち上げる際や、ケーブルの抜き差し、各機材の電源投入時などは、必ずアンプのボリュームを最小にしておくことをお勧めします。ボリュームがあがっている場合、接続されたスピーカーから大きな音が出ることがあり、スピーカーを破損することがあります。
Step 6：コンピューターが立ち上がったら、まずMacのオーディオ設定を行います。
以下の階層へアクセスします。
Macintosh HD > アプリケーション > ユーティリティ
このフォルダ内に「Audio MIDI設定」というアイコンがありますので、ダブルクリックして起動します。

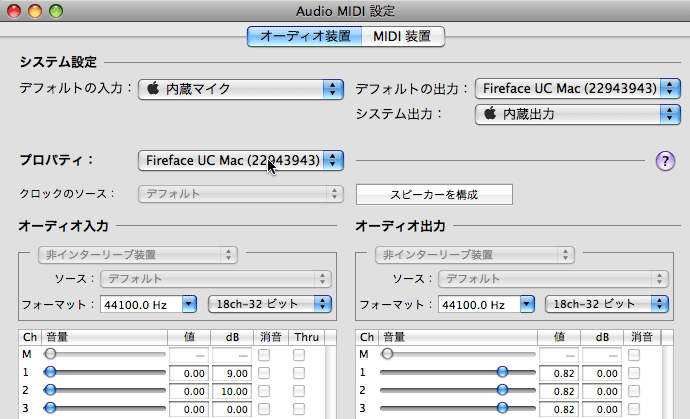

Step 7：「オーディオ装置の設定」の、「デフォルトの出力」、「プロパティ」をFireface UC Mac (xxx)に設定します
Step 8：オーディオ出力の「フォーマット」はCD再生時には、44.1kHzに、DVD再生時には48kHzに設定するとよいでしょう

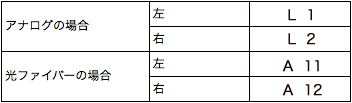

Step 9：次に出力端子を設定します。「スピーカーの構成」をクリックし、表示される画面を以下の様に設定します
Step 10：上記の設定が完了したら、「Audio MIDI設定」画面を閉じます
アナログケーブルの接続の場合、（Fireface Settings、TotalMix (Fireface UC Mixer) の設定が初期状態であれば）これでMacで再生される音がFireface UCから出力される様になります。 iTunesを立ち上げて、音が出力されることを確認してください。
デジタルで接続する場合は、Step11へお進みください。
Step 11：光ファイバー（TOSLINK）接続の場合、Fireface UCの設定をします

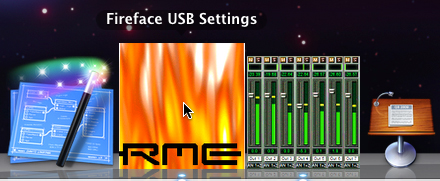

DockからFireface USB Settings画面を起動します。
Step 12：Output Format欄の「Optical」をSPDIFに設定します。
これで、iTunesの再生をする設定ができました。iTunesを立ち上げて、音が出力されることを確認してください。
ソフトウエアの操作に関する正式な手順は、ソフトウエアに付属する取り扱い説明書をご参照ください。このガイドの内容を参考に設定を行なった結果、万一不具合が生じましても当方では、一切の責任を負いかねます。ご理解の程お願いいたします。
Tips: ボリュームをFireface UCのロータリーエンコーダーでコントロールする
フロントパネルのロータリー・エンコーダーで、Fireface UCに搭載されるTotalMix（Fireface UC Mixer）の出力レベルを変更できます。これを利用してiTunesで再生される音楽のボリュームを調節することができます。以下でその方法を説明します：
Step 1：デジタルミキサーのTotalMix（Fireface UC Mixer）を起動します

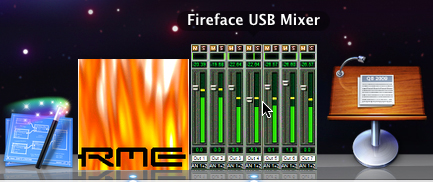

DOCKにあるミキサーのアイコンをクリックしてTotalMix(Fireface USB Mixer)を起動します。
Step 2：iTunesの音が出力されるチャンネルをミキサーで確認します

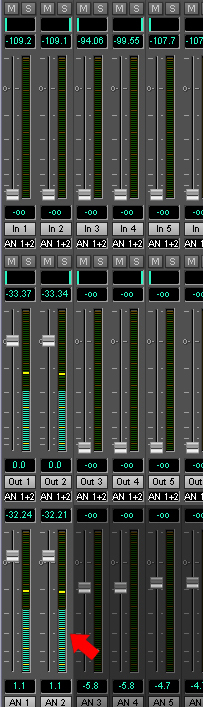

TotalMixミキサーの3段目の出力チャンネルに音声信号が送信されていることを確認します。アナログケーブルで接続している場合は出力「AN1+2」、デジタルのオプティカルケーブル（TOSLINK）で接続している場合は、「AS 1+2」にそれぞれ信号が送信され、レベルメーターが音量を示します。
Step 3：フロントパネルのロータリーエンコーダーで出力チャンネルのレベルを調節します
- ロータリーエンコーダーを一回押してディスプレイの表示モードを「チャンネル選択モード[CH]」に切り替えます。ローターリーエンコーダーの隣にある[CH]LEDが緑に点灯します。
- ロータリーエンコーダーを一秒以上押して、ステレオモードが[on]になっていることを確認します。オンの場合は、一秒以上押した後にディスプレイに[on]と表示されます。これにより、ステレオ出力の左右2チャンネルがリンクされ、両チャンネルのレベル調整を同時に行えるようになります（エンコーダーではステレオ出力の左チャンネルのみが選択可能になります）。
- ローターリーエンコーダーを回して、アナログ接続の場合は[L.1]出力、デジタルオプティカルケーブルの場合は[A.1]出力を選択します。
- ロータリーエンコーダーを一回押して表示モードを「レベル設定モード[LEV]」に切り替えます。ローターリーエンコーダーの隣にある[LEV]LEDが緑に点灯します。
- 音楽の音量を聴きながら、ロータリーエンコーダーを回して適度な出力レベルに設定します。フロントパネルのディスプレイが現在のレベルをdBで表示し、コンピュータの画面上ではTotalMixの出力チャンネルフェーダーが上下している様子を確認できます。
* フロントパネルの操作につきましては、Fireface UCユーザーガイドの24.1章「フロントパネルの操作」にさらに詳しく記載されています。
