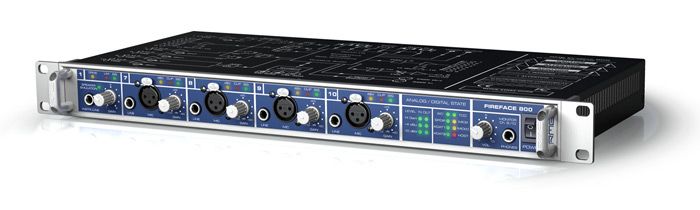

Fireface 800

28チャンネル　24ビット/192kHz FireWireオーディオインターフェイス

取扱終了

後継機種

Fireface 802 – 30入力/30出力 192kHzハイエンド USB＆FireWire オーディオ・インターフェイス

受賞歴

Keysリーダーズ・アワード2006： “ベストスタジオインターフェイス”
TECアワード2005：Technical Excellence & Creativityアワード（Outstanding Technical Achievement, デジタル・コンバーター・テクノロジー部門）ノミネート
Mix Magazine ‘Certified Hit’

製品概要

28チャンネル入力/28チャンネル出力の録音/再生、192kHzのサンプリングレート、 FireWire800を導入したハイエンド/ハイ・パフォーマンス/ハイ・スピード仕様のFireWireオーディオインターフェイス「Fireface 800」は、数あるFireWireインターフェイスの中でも最もパワフルで高いスペックを誇ります。発売から現在に至るまで、FireWireオーディオインターフェイスのリファレンスモデルとして評価されています。

妥協のないスペックを実現するためにRMEが独自に開発したFireWireオーディオ技術によって、他に類を見ないパフォーマンスを発揮しています。また、ADI- 8シリーズに搭載されるアナログテクノロジー、OctaMicのマイクロフォンテクノロジー、Hammerfall DSPシリーズのTotalMixテクノロジー、長い歳月を費やし磨かれた信頼性の高いドライバーを引き継ぐことにより、比類なきクオリティーを誇るオーディオインターフェイスが誕生しました。

主な機能

最速のFireWireテクノロジー
超低レイテンシー：1.0ms（48サンプル）
高品位AD/DAコンバーター：全入出力24ビット/192kHz
Class-Aディスクリート駆動高品位マイクプリアンプ x4系統：OctaMicと同等の音質
Hi-Z楽器レベル入力 x 1系統：ギターやベースに最適なチューブゲインとスピーカー・エミュレーション装備
すべての設定がリアルタイム変更可能
ADATオプティカル（S/MUX対応）経由で8チャンネル 24bit/96 kHz録音・再生
インテリジェントなマスター/スレーブクロック自動切換え
SteadyClock技術による高度なジッター抑制
ハードウェア内で計算されるピーク/RMSメーター
ハードウェアベースでデジタル信号を測定するソフトウェア「Digicheck」
TotalMix：42bit内部処理1568チャンネルミキサー
Bitclock PLLによりADAT動作の可変速度時（バリ・ピッチ）においてもトラブルフリー
遅れの無いサブミックスと完全なASIO ダイレクトモニタリング
サンプル単位での正確な配列を保ち、チャンネル間のスワッピングを防止するSyncAlign
入力信号の同期状態を監視し、結果を表示するSyncCheck

入出力

マイク入力（XLR、1/4″ TRS兼用） x 4系統
Hi-Z楽器入力（1/4″ TS） x 1系統
アナログ・ライン入力（1/4″TRS） x 8系統：入力1はHi-Z入力と切替、入力7/8はマイク入力と切替
アナログ・ライン出力（1/4″TRS） x 8系統
ヘッドフォン/モニター出力（1/4″TRS） x 1系統
ADATオプティカル入出力（TOSLINK） x 2系統 (もしくはSPDIFオプティカル）
SPDIFコアキシャル入出力 x 1系統（AES/EBU対応）
高速MIDI入出力 x 1系統
ワードクロック入出力 x1 系統
FireWire 800（IEEE1394b）端子 x 2系統
FireWire 400（IEEE1394a）端子 x 1系統

主な特長

FireWireオーディオテクノロジー

Fireface 800に搭載されるFireWireテクノロジーによって、他社製品では実現することのできなかった強力な仕様や性能を可能にしています。

リアルタイムで、サンプリング周波数をロック
リアルタイムで、録音/再生中のサンプリング周波数をロック
外部信号からも自動的にロック/同期
極端なバリピッチにも追従（ダブル/クアド・スピードでも同様）
SteadyClockが外部信号からほぼゼロまでジッター抑制
Fireface 800やコンピュータの再起動後に設定を維持
AVC、mLanのようにヘッダー情報CIP(Common Isochronous Packet format）を送信せず、プロトコルのオーバーヘッドを軽減
業界唯一のWindows XP SP2上のFireWire速度問題がフィックスされたドライバ
ASIOドライバで動作中、リアルタイム、オンザフライでレイテンシー変更
GSIFドライバで動作中、リアルタイム、オンザフライでレイテンシー変更
ハードウェアベースでデータパケットをチェック、ドロップアウトを修正
すべての入力/再生チャンネルでリアルタイムのモニタリング（入力18チャンネル x 18チャンネルAUXセンド）
ハードウェアベースでPeak/RMS値を計測
Windows / Macintoshで完全に機能が同一

DSPミキサー

Fireface 800はDSPベースでコンピュータのCPUに負荷をかけない、RME独自のTotalMix技術に基づいたパワフルなデジタルリアルタイムミキサー「TotalMix」を装備。28入力、28出力チャンネルを各28物理出力へ自由自在にルーティング、ディストリビュートすることができます。また最大 14の独立したサブミックスを作成でき、柔軟なモニタリング環境を作成することができます。ルーティングのコピー＆ペースト、フェーダーの同時操作やグルーピング、操作性に優れたマトリックス画面など、様々な機能を装備します。ミキサーは完全MIDIコントロールも可能（スタンドアローン動作時も同様）。さらに全オーディオチャンネルに搭載されるRMS、ピークレベルメータはDSPハードウェア処理によってCPUへの負荷をかけません。

42bit精度でDSP処理される内部ミキサー
外部ミキサー、ケーブル接続なしで、入力/再生全チャンネルをゼロレイテンシーミキシング
ディレイなしのサブミックス作成（ヘッドフォンミックス）：最大14系統の完全独立ステレオサブミックスが可能。
ルーティング設定のコピー&ペースト、フェーダーのグルーピング機能、マトリックスウィンドウ
無制限の入出力ルーティング（自由な活用とパッチベイ機能）：計1568通り
ゼロCPUロード
マトリクスウィンドウでのワンクリック・ルーティング
MIDIコントローラーからのコントロール（スタンドアローンでも対応）：Mackie Controlプロトコル

RMEコンバーターテクノロジー

RMEは最高級のコンバーターを採用し、定評の高い独自のアナログ設計による最適化された回路を導入することで、高いサウンドクオリティーを実現しています。世界中のレコーディングやライブで仕様されるRMEデバイスのクオリティーをFirefaceは持ち合わせます。

アナログI/O

アナログ入出力は各8系統ずつ搭載。ソフトウェアからリファレンスレベル（-10 dBV、+4 dBu、Lo/HiGain）を設定することができます。設定はアナログドメインに即座に適応され、最適なダイナミックレンジを設定できます。最新のAD /DAコンバーターチップを搭載し、最大192kHz、119dBAのダイナミックレンジの再生が可能です。

高性能マイクプリアンプ

Fireface 800のフロントパネルは、Class-Aディスクリート駆動高品位マイクプリアンプ x4系統を装備。XLR/TRS端子にはNeutrik Comboコネクタが使用され、個々に48 Vファンタム電源を装備します。マイク入力端子は、ライン入力に切替えること可能です。

楽器入力

Fireface 800の楽器用HI-Z（ハイ・インピーダンス）入力は、特にギターとベースに最適化されています。ソフト・クリッピング機能は、-10dBFS上からのレベルを制限し、フル・オーバーロード時にチューブのような歪みが得られます。ディストーション（サステイン）を増加させる、[ドライブ]や、低域、高域ノイズを除去し緩やかにサウンドを整える[スピーカーエミュレーション]機能も装備します。

デジタル入出力

ADATオプティカルI/Oは、インサートとして利用するエフェクトデバイスをはじめ、ミキシングコンソール、その他外部コンバーター等に接続可能。もちろんアナログチャンネルと同時に16チャンネルの入出力を利用できます。ADI-8 DS、ADI-8 QS、OctaMic Dを別途利用することで、26チャンネルのアナログ入出力環境を装備させることもできます。 AES/EBUもサポートするSPDIFコアキシャルI/Oは、192kHzまで対応。SPDIF信号をオプティカル入出力に切り替える事もできます。

マスタークロックジェネレーター

Fireface 800は、100MHzの精度で動作するマスタークロックジェネレーターとしてもご利用頂けます。

ワードクロックは同期を正確にしますが、いくつか不利な要素もあります。ワードクロックは、実際に必要とされるクロックの断片の集まりでできています。例えば、44.1kHzの SPDIFのワードクロックは（単純なスクエアウェーブ信号）、特別なPLLを用いて機器内部で256倍にされ（約11.2MHzまで）、その後クオーツから発生させた信号はこの信号で置き換えられます。このクロックの再構築の作業は、ジッターを増加させてしまう要素となるのです。ワードクロックが引き起こすジッターは、クオーツベースのクロックが引き起こすジッターの15倍以上になります。

この問題を解決するはずだったのが、ワードクロックの256倍の周波数を使用するSuperclockと呼ばれるものです。これは内部クオーツの周波数と同じなのでPLL回路で周波数を低倍する必要が無くそのまま使用できます。しかし、このSuperclockにはワードクロックよりさらに致命的な問題がありました。それは11MHzもの方形波（スクエアウェーブ）をそれぞれの機器に送らなければならなく、これには、反射、ケーブル品質、容量負荷など問題解決にはまさに高周波信号を扱う技術が必要になります。 44.1kHzではこれらの要素は無視できたかもしれませんが、11MHzではそうはいきません。また、PLLはジッターを生じるだけでなく、障害を排除することが分かりました。低域のPLLが生成する信号は数kHz以上の追従性があり、周波数の変動に対してフィルターのように動作します。 Superclockはフィルターなしで使用されるため、ジッターやノイズを抑制するような機能がありません。 Superclockがスタンダードとして受け入れられなかったのは当然でした。

この問題を最終的に解決できるのがSteadyClockテクノロジーです。最新、且つ最速のデジタル技術とアナログフィルター技術を組み合わせることで、44.1kHzの低速なワードクロックから11MHzの低ジッターのクロック信号を生成する画期的な技術です。さらに入力信号に含まれるジッターは強く排除されますので、再増幅されたクロック信号は実際の使用においても、最も高い品質となるのです。

柔軟なスタンドアローン動作

Fireface 800には、内部にフラッシュメモリを搭載し、コンピュータを再起動してもTotalMixを含むすべての設定がリコールされます。また、設定された Fireface 800は、コンピュータに接続さずにスタンドアローンのAD/DAコンバーター、ヘッドフォンミキサー、フォーマットコンバーター、楽器/マイクプリアンプ、モニタリングミキサーなどとして、様々な用途にご利用頂く事ができます。

ジッター抑制機能「SteadyClock」

Fireface 800には、RMEが誇るシンク/クロック技術「SteadyClock」が搭載されます。これによってFieface 800は、スタジオ全体のシンクリファレンスとしてご利用いただけます。SteadyClockは、クロック信号をリフレッシュしてジッターを取り除き、最適な質でAD/DAコンバージョンを行います。従って、リファレンスクロックの質に左右されない驚くべき音質を保証します。SteadyClockによってユニットは独自のサンプリングレートでコントロールできます。設定画面では、ビデオ/オーディオ業界で最も頻繁に使われるサンプリングレートの設定が可能。さらにリアルタイムで、+/- 4% と +/- 0.4%間のサンプリングレート調節できる２つのフェーダーも搭載されます。

3台までの同時使用

Fireface 800には、ハブとしても活用できるようにFireWire 800ポートを2つ、FireWire 400ポートを1つ搭載します。１台のコンピュータで最大３台のFireface （Fireface 400、Fireface 800）を同時使用することができます。

プロオーディオ＆ホームオーディオ

Fireface 800は様々なデジタル機器との互換性が持てるように最適化されています。これによって、業務用デジタル機器との接続はもちろん、ホームシアターシステムやステレオシステムとPCを接続し、PCからDolby AC-3、DTSフォーマットのDVDをサラウンドで再生したり、PC上の音楽データをトップクラスのクオリティーで音楽鑑賞を楽しむことができます。

設定画面「Fireface Settings」

Fireface Settings画面では、Fireface 800の機能をストレスなくコントロールすることができ、様々なステータスを単純かつ明確に表示します。

複数のデジタルソースが接続されれている際、それぞれが正確にロックし同期されていることは必修です。RMEのSyncCheck機能はすべての入力信号をチェックしそれらのステータスを表示します。また最新のIntelligent Clock Controlによってすべてのクロックとステータスを簡単にコントロールすることができます。

すべての設定は、リアルタイムで反映されますので、アプリケーションを再起動したり、OKのクリックやダイアログを閉じる必要はありません。

オーディオ解析＆マルチチャンネルレコーダー「DIGICHECK」

DIGICheck はデジタルオーディオストリームの計測、解析を行うために開発されたRME独自のユーティリティ。マルチクライアントASIOホストとして動作するため、 WDM、MME、ASIO、GSIFなどどんなソフトウェアとでも入出力共に併用使用することができます。(Windowsのみ）

Level Meter：
ピークレベル測定、RMSレベル測定、オーバー検知、位相相関測定、ダイナミックレンジ測定、S/N比測定、RMS/Peak 差（ラウドネス）測定、継続Peak測定、入力チェック0dBFS以上のレベル用オーバーサンプリング・モード。24bit、2/8/18ch対応。
Hardware Level Meter：
レベルメーター。Hammerfall DSPのハードウェアで計算処理されるためCPU負荷はほぼゼロ。
Spectral Analyser：
アナログ・バンドパスフィルターを使用した独自の10/20/30 バンド表示。192kHz対応。
Vector Audio Scope：
オシロスコープ。真空管の典型的な残像を表示するユニークな角度計。対比メーターとレベルメーター付。
Totalyser：
Spectral Analyser、レベルメーターおよびVector Audio Scope が一つのウィンドウ機能に。
Bit Statistics & Noise：
オーディオ信号の実際の解像度、エラーやDCオフセットを表示。dB/dBA単位のSN比およびDC計測機能付。
Channel Status Display：
S/PDIFおよびAES/EBUチャンネル・ステータスデータの詳細な分析と結果表示。
Completely Multi-client：
計測ウィンドウはすべてのチャンネルで入出力に関わらずいくつでも開くことができます。
Global Record：
モノラル、ステレオ、マルチチャンネルレコーダー。入力、出力ソースの録音に対応

技術仕様

アナログ

AD, ライン入力 1-8, リア

解像度 AD：24 bit
S/N比(SNR)：110 dB RMS unweighted, 113 dBA
周波数特性@ 44.1 kHz, -0.1 dB: 5 Hz − 20.6 kHz
周波数特性@ 96 kHz, -0.5 dB: 5 Hz − 45.3 kHz
周波数特性@ 192 kHz, -1 dB: 5 Hz – 90 kHz
THD： < -110 dB, < 0.00032 %
THD+N： < -104 dB, < 0.00063 %
クロストーク： > 110 dB
最大入力レベル： +19 dBu
入力： 6.3 mm TRS jack, electronically balanced
入力インピーダンス： 10 kΩ
入力レベル切り替え to Lo Gain, +4 dBu, -10 dBV
入力レベル（0dBFS）@ Lo Gain: +19 dBu
入力レベル（0dBFS）@ +4 dBu: +13 dBu
入力レベル（0dBFS）@ -10 dBV: +2 dBV
ミュート： 100 dB

ライン入力 7-10, フロント

下記を除き上記ADと同一：

Gainノブ範囲： 50 dB
最大入力レベル、Gain 10 dB： +22 dBu
最大入力レベル、Gain 60 dB： -28 dBu
CLIP LED： -2 dBFS
SIG LED： -45 dBFS
ミュート： > 130 dB

マイクロフォン

下記を除き上記ADと同一：

入力：XLRバランス
入力インピーダンス：2 kΩ
Gainノブ範囲： 50 dB
最大入力レベル、Gain 10 dB： +11 dBu
最大入力レベル、Gain 60 dB： -39 dBu
CLIP LED： -2 dBFS
SIG LED： -45 dBFS
ミュート： > 130 dB

楽器用（Hi-Z入力）

下記を除き上記ADと同一：

入力：1/4”TRSアンバランス
入力インピーダンス：470 kΩ
S/N比：108 dB RMS unweighted, 111 dBA 111 dBA
Gainノブ範囲：52 dB
ドライブ Gain： 23 dB
最大入力レベル（Gain 1）、Gain 1, -10 dBFS： +10 dBu
最大入力レベル（Gain 1）、Gain 9, -10 dBFS： -42 dBu
LIM LED： -10 dBFS
SIG LED： -40 dBFS
ミュート：> 120 dB

DA, ライン出力 1- 8 （リア）

解像度：24bit
ダイナミックレンジ：116 dB、119 dBA @ 44.1 kHz （unmuted）
周波数特性：1 Hz〜21.1 kHz@44.1 kHz、-0.1 dB
周波数特性：1 Hz〜43.5 kHz @96 kHz、-0.5 dB
周波数特性：1 Hz〜70 kHz @192 kHz、-1 dB
THD： -103 dB, < 0.0007 %
THD+N: -100 dB, < 0.0001 %
クロストーク： > 110 dB
最大出力レベル： +19 dBu
出力： 1/4”TRSバランス
出力インピーダンス：75Ω
出力レベル切り替え：Hi Gain、+4dBu、-10dBV
出力レベル（0dBFS）@Hi Gain：+19dBu
出力レベル（0dBFS）@+4dBu：+13dBu
出力レベル（0dBFS）@-10dBV：+2dBV

DA − ステレオモニター出力 (Phones)

下記を除き上記ADと同一：

出力：1/4”TRSアンバランス（ステレオ）
最大出力レベル（0 dBFS）：+17 dBu
出力インピーダンス：30Ω

デジタル

クロック：内部（インターナル）、ADAT In、S/PDIF In
低ジッター設計：<1ns（全入力、PLLモードにて）
内部クロック：800psジッター、ランダムスペクトラム拡散
外部クロックのジッター抑制：約30dB（2.4kHz）
AD/DAコンバート時のクロックジッター：ほぼゼロ
100ns 以上のジッターでもPLL によりドロップアウトゼロを保証
Bitclock PLLによりADAT動作の可変速度時（バリ・ピッチ）においてもトラブルフリー
サンプリング周波数： 28 kHzから200 kHz

AES/EBU – SPDIF

1 x RCA、トランスバランス型、グラウンドフリー、AES3-1992互換
高感度入力（< 0.3 Vpp）
SPDIF互換（IEC 60958）
コンシューマーとプロフェッショナルフォーマット、コピー保護は無視
同期帯域： 27 kHz − 200 kHz
入力信号同期時のジッター： < 1 ns
ジッター抑制： > 30 dB (2.4 kHz)
出力レベル、プロフェッショナル4.5Vpp、コンシューマー2.1Vpp
プロフェッショナルフォーマット：AES3-1992 Amendment 4互換
コンシューマーフォーマット（SPDIF）：IEC 60958
シングル・ワイヤー時サンプリングレート 28 kHz〜200 kHzサポート

ADATオプティカル

TOSLINK×2系統
標準：8チャンネル×2系統=16 チャンネル（24bit/48 kHzまで）
S/MUX：4チャンネル×2系統=8チャンネル（24bit/96 kHzまで）
クアド・スピード時でも、シングル・スピードの出力でフレーム同期
Bitclock PLLにより、バリ・ピッチにおいても完全な同期
同期帯域：31.5 kHz〜50 kHz
入力信号同期時のジッター：< 1 ns
ジッター抑制：> 30 dB (2.4 kHz)

Word Clock

BNC端子(10 kΩ)
75Ωターミネーション用内部ジャンパー
ダブル/クワッドスピード自動検知、シングル・スピードへ自動変換
SteadyClockによる低ジッター同期を保証、バリスピード時を含む
トランスフォーマー、ガルバニック絶縁入力部
ネットワークのDCオフセットの影響を排除
Signal Adaptation Circuit：自動信号センタリングとヒステリシスによる信号の再生成
過剰電圧保護
レベル範囲：1.0Vss 〜 5.6Vpp
同期帯域：28kHz 〜 204kHz
入力信号同期時のジッター：< 1ns
ジッター抑制：> 30dB（2.4kHz）

最大出力電圧：5 Vpp
75Ω終端時の出力電圧：4.0 Vpp
出力インピーダンス：10Ω
周波数レンジ： 27 kHz − 200 kHz

MIDI

5ピンDINジャック端子 MIDI 1イン1アウト
グランド・フリー、非カップリング・トランス
高速転送：ジッターとレスポンスタイム1ms以下
独立した128倍と、FIFO入出力

一般

電源アダプタ:内部スイッチPSU、100 – 240 V AC、30ワット
平均消費電力： 22ワット
寸法（ラック耳含）（WxHxD）：483 x 44 x 242 mm （19″ x 1.73″x 9.5″）
寸法（ラック耳無）（WxHxD）：436 x 44 x 235 mm （17.2″x 1.73″ x 9.3″）
重量： 3 kg ( 6.6 lbs)
動作温度：摂氏 +5° 〜 +50°
相対湿度：<75%、結露なきこと
RoHS指令対応済
ISO 9001認証
CE認定
FCC認定

アクセサリ

オプティカルケーブル (TOSLINK)
SPDIFK0100BL: SPDIFコアキシャル (RCA) ケーブル　1m
SPDIFK0200BL: SPDIFコアキシャル (RCA) ケーブル　2m
SPDIFK0300BL: SPDIFコアキシャル (RCA) ケーブル　3m
SPDIFK0500BL: SPDIFコアキシャル (RCA) ケーブル　5m
SPDIFK1000BL: SPDIFコアキシャル (RCA) ケーブル　10m
BNCK0100BL: BNC ケーブル　1m
BNCK0500BL: BNC ケーブル　5m
BNCK1000BL: BNC ケーブル　10m

※Time Code Optionはお取り扱いをしておりません。
