M-32 Pro/M-32 Pro II用チャンネル・ラベル

M-32 Pro / M-32 Pro IIのフロント・パネルのチャンネル・ラベルは自由にカスタマイズ可能です。ラベルは簡単に変更できます。チャンネル名を自由に記入することでアナログ・チャンネルの割り当てや接続をひと目で確認できます。

PDFダウンロード

チャンネル・ラベル・テンプレート

カスタマイズ用ラベル

カスタマイズ用ラベルについて

カスタマイズ用ラベルは5ページ含まれており、それぞれのサイズは以下の通りです。

1ページ目：254.6 mm（幅） x 204.1 mm（高さ）
2ページ目：254.6 mm（幅） x 170.1 mm（高さ）
3ページ目：254.6 mm（幅） x 136.1 mm（高さ）
4ページ目：254.6 mm（幅） x 102.1 mm（高さ）
5ページ目：254.6 mm（幅） x 68.1 mm（高さ）

Adobe Readerを使用して、TABキーを使い、次のフィールドに素早く移動できます。フィールドの内容は他のすべてのページに自動的にコピーされます。
用紙はレーザープリンターおよびインクジェットプリンターでテストされています。PDFリーダーが対応している場合は、フォントの種類とサイズを変更できます。印刷設定を事前にテストすることをお勧めいたします。

チャンネル・ラベルの変更

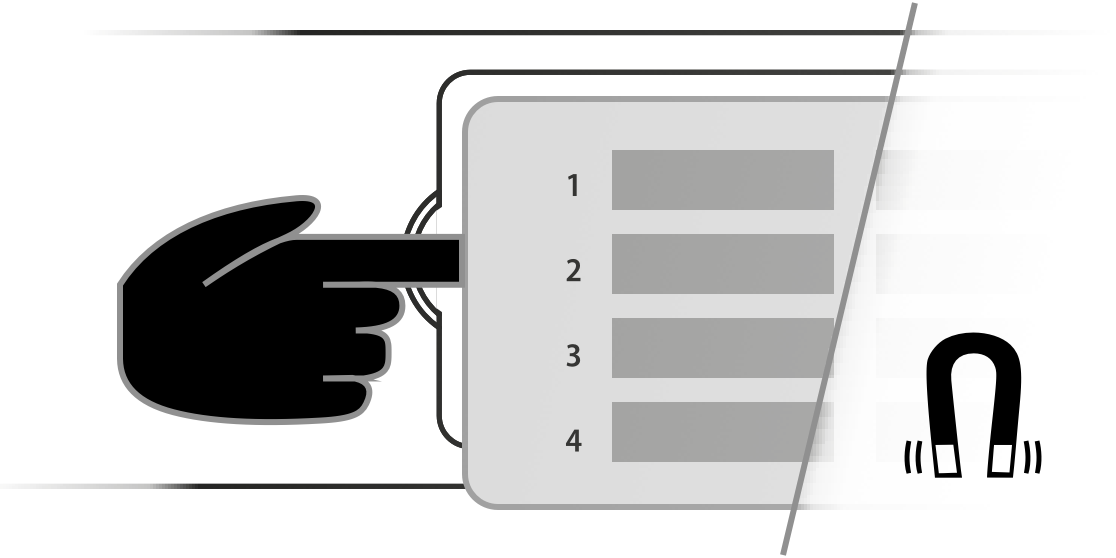

1. フロント・パネル左の溝に指先を入れ、カバーをゆっくりと手前に持ち上げます。
2. カバーと機器の間に挿入されているラベル・シートを抜き取ります。
3. 新たなラベル・シートを挿入します。
4. 中央の磁石にシートの穴を合わせて位置を調整し、カバーをゆっくりと元に戻します。磁石に合わせて カバーを戻し指を離します。
