MADI Converter

6系統 MADIオプティカル <> MADIコアキシャルコンバーター

取扱終了

後継機種

MADI Router – 12ポート MADIストリーム・スイッチャー｜ルーター｜マージャー

製品概要

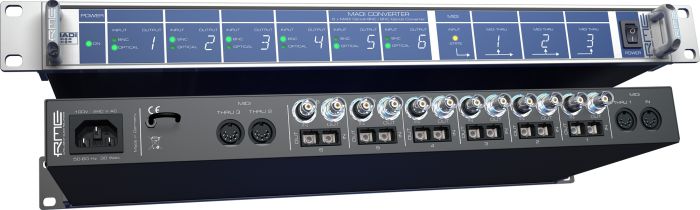

MADI ConverterはMADIデジタルオーディオストリームのコンバーターで、オプティカルからコアキシャル、およびコアキシャルからオプティカルの変換機です。コンパクトな19″ /1Uユニットサイズの6系統の完全に独立した双方向コンバーターです。

MADI Converterは、RME MADI Bridgeとの併用に最適です。搭載される6系統のコアキシャル入出力をオプティカルにコンバートできますので、ライブや設備で長距離伝送を行う際に大変便利です。 MADI BridgeとMADI Converterを2台並列にスタックした場合、2台の機器同士の同軸BNC入力/出力端子はまったく垂直に位置し、最短のBNC同軸ケーブルで接続が可能です。

入出力

MADIオプティカル* 入出力 x6系統
MADIコアキシャル入出力 x6系統
MIDI入力 x 1系統
MADI出力 x3系統

* MADIオプティカル端子は標準ではマルチ・モード仕様です。

主な特長

すべてのMADI信号と互換

全ての12入力は、フロントパネルにステータスLEDを搭載。MADI Converterは56/64チャンネル、特別な不可視コントロールコマンド、全てのサンプリングレート、さらにMADIプロトコルの仕様外のデータレートや不正データなど、全てのフォーマットに対応し、入力信号は全く変化なくデバイスを通過します。特別なイコライジングと高感度の入力ステージによりコアキシャルケーブルを100m引き回すことができます。複数のデバイス間でも同様です。

MADIソリューション

MADIは1本のケーブル（オプティカルもしくはコアキシャル）で64チャンネルのオーディオデータを伝送します。オプティカルケーブルで最大2000mの伝送に対応し、アナログケーブルと比較してコストを削減できるだけでなく、音質の劣化もありません。

MADI BridgeはすべてのメーカーのMADI製品と互換性があります。もちろんRME MADIシリーズとはパーフェクトなコンビネーションでご利用いただけます。

MIDIディストリビューター

MADIコンバーターは1in – 3outのMIDIディストリビューターを搭載し、MIDI入力端子に入力されたMIDIデータはすべて3MIDI出力にコピーされます。これによって別途外部のMIDIディストリビューターを用意する必要がなくなります。

ハイパフォーマンススイッチング電源

特別に開発された内部ハイパフォーマンススイッチング電源により、100 ~240AC VoltのボルテージレンジでMADI Converterを利用できます。短絡保護されラインフィルターが搭載されていますので電圧変動から保護し、コンセントの干渉を抑制します。

MADI Bridgeとの併用

MADI ConverterはRME社のMADI Bridgeとの組み合わせで一層の効果を発揮します。MADI ConverterはMADI Bridgeの6個の同軸及びオプテイカル入力/出力を変換することができます。MADI BridgeとMADIコンバーターを併用することで長いケーブルの引き回しが可能になります。特にライブステージや音響設備では絶大の効果を発揮します。この組み合わせではMADI Bridgeは8個のオプテイカル入力・出力を可能にします。MADI BridgeおよびMADI Converterの併用は、互いに相互動作するように設計されています。MADI BridgeとMADI Converterを二台並列にスタックした場合、2台の機器同士の同軸BNC入力/出力端子はまったく垂直に位置し、最短BNC同軸ケーブルで接続が可能です。精密に設計された入力/出力端子配列のおかげで、ケーブルは交差せず完全な概観を保つことができます。

同梱物

電源ケーブル、接地アダプター、MADI Converter 日本語ユーザーガイド

技術仕様

MADI

AES10-1991によるBNC同軸コネクター
高感度入力レベル (< 0.2 Vpp)
オプテイカル: FDDI 二重 SCコネクター：62.5/125および50/125互換
どんなMADI信号も受け取ります
AES10-1991によるBNC同軸コネクター
出力電圧600 mVpp

MIDI

入力：1×16チャンネルMIDI
出力：3 x 16 チャンネル MIDI
5本のピンDINジャック
Optocoupled 、アース無し入力
固定MIDIスルー機能

一般

パワーサプライ: インターナルスイッチング方式PSU, 100 – 240 V AC, 20 ワット
電力消費量: 6 Watt
外形寸法（ラックを含む） (WxHxD): 483 x 44 x 242 mm (19″ x 1.73″ x 9.5″)
外形寸法（ラックを含まない） (WxHxD): 436 x 44 x 235 mm (17.2″ x 1.73″ x 9.3″)
重量: 2 kg ( 4.4 lbs)
温度変動幅: +5° up to +50°摂氏(41° F up to 122°F)
相対的湿度: < 75%,結露なきこと
RoHS指令対応済
ISO 9001認証
CE認定
FCC認定

※仕様は予告なく変更になる場合がございます。
